GF 9600GT Reference rev1.0 (OCP!/vGPU/vMem)

 Вольтмод, обзор и тестирование референсной Geforce 9600GT

(В рамках Конкурса Статей)











Предыстория:

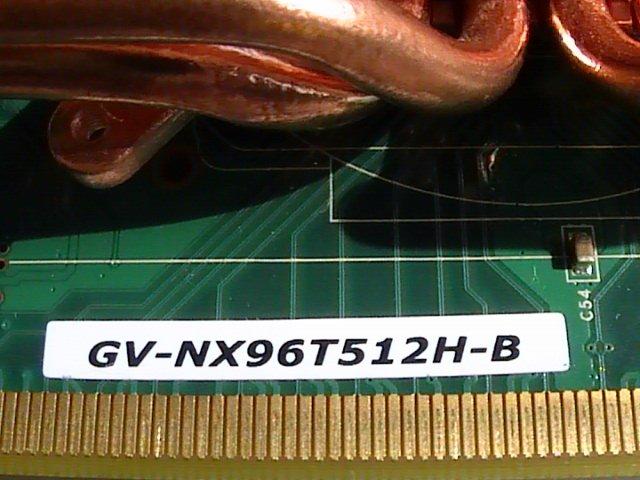

История началась давным давно, около года назад. Купил мой друг (на тот момент и товарищ по команде S.O.F.T.) видеокарту Gigabyte 9600GT (GV-NX96T512H-B). Ну как обычно решил он разогнать, разогнал, но у карты проявлялись какие-то странные симтомы при переразгоне - просто монитор тух или бсод вываливался. Ну как то не обратив особо внимание на это принес он мне карту чтоб вольтмод попробовать, благо карта холодная и напряжение так и просит поднять. На тот момент в интернете уже было достаточно вольтмод гайдов на тему 9600GT, ну и решено было применить VID мод на 1.25v. Сказано-сделано замыкаем VID'ы, замеряем напряжение - ~1.3v . Ну и отлично, друг берет карту и едет домой. Дома выясняется, что поднятие напряжениея сделало видеокарте медвежью услугу - теперь она даже в номинале может ни с того ни с сего показать черный экран с надписью "нет сигнала" или выдать BSOD. При разгоне число таких случаев увеличивалось, особенно не любила карточка разгонять шейдерный домен. Повышаешь частоту вроде все работает, но стоит только запустить мохнатый кубик из AtiTool или дойти 3D_Mark'у до второго теста Firefly Forest со светляком, как карта вырубается. После некоторых раздумий диагноз был ясен - срабатывает защита по току, оно же OverCurrentProtection. Поиски в интернете привели к такому же умозаключениею, на форумах нашлись люди с такой же проблемой. Оказывается на первой ревизии референсных карт 9600GT NV допустила ошибку в системе питания, и поэтому OCP срабатывает почти на номинальных частотах. (Не знаю что за Санта-Барбара у них приключилась, но писали, что NVIDIA устранила дефект еще до официального анонса, ну, видимо, не на всех картах устранила :) )

История:

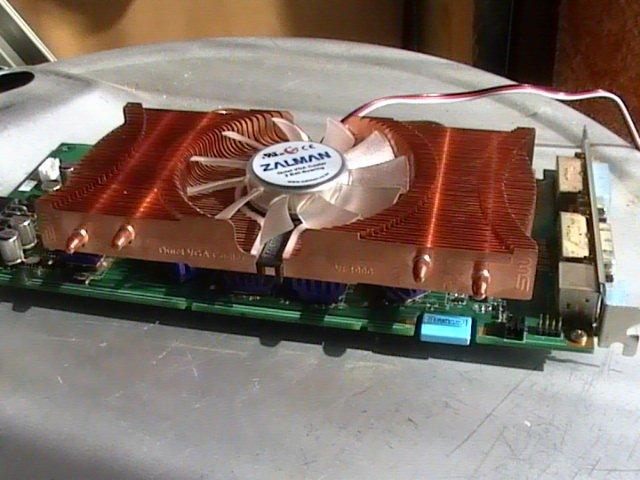

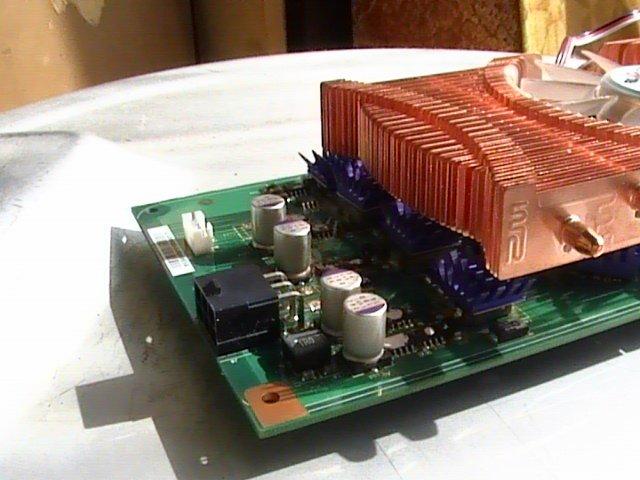

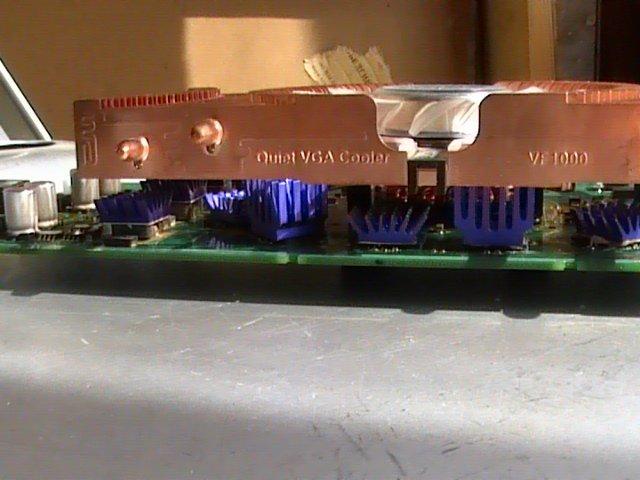

И вот карта снова попала ко мне в руки, уже в боевой амуниции:













Задача была простой, сделать так, чтобы карта могла работать стабильно хотябы на своих дефолтовых частотах. Ну понижать напряжение на номинал или ниже - это не интересно и слишком просто, решено было попробовать найти способ как снять защиту.
Первые поиски показали, что Google не в курсе где найти даташит на управляющий контрллер ADP3208A. На XS с этой проблемной так и не разобрались, на оверах я находил только посты с просьбами о помощи в решении этого вопроса. После более углубленных поисков на каком-то забугорном форуме (теперь уже сам потерял где ) был таки найден datasheet на ADP3208A и был найден человек, который вроде бы решил проблему но неуверен, т.к. напряжение повышать не пробовал с ремаркой, что он не crazy oveckcloker и ему главное, что карта работает стабильно.
Имея даташит и фоторгафии ранних и поздних карт было решено провести собственное расследование

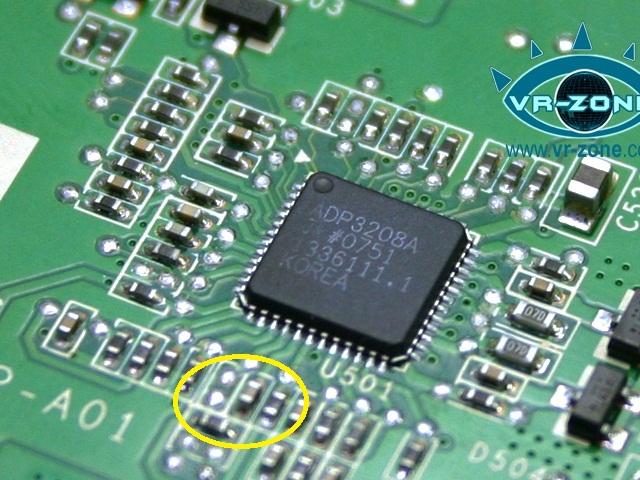

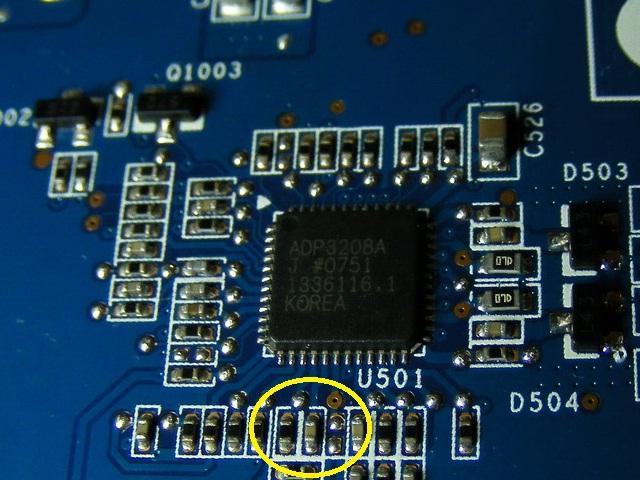

Берем фотки карт "первой ревизии" и "второй ревизии" (не обращаем внимаение что карта попалась на синем PCB)

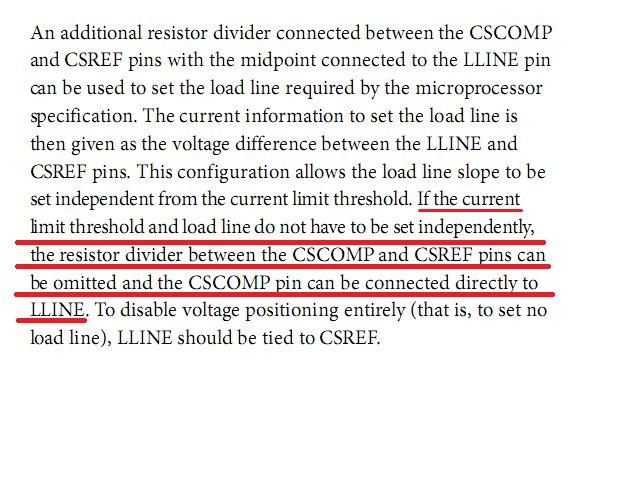

Собственно отличия налицо, резистор (перемычка ноль Ом) переставлен из одного места в другое. Хм, а не в этом ли дело, сверяем показания с даташитом:

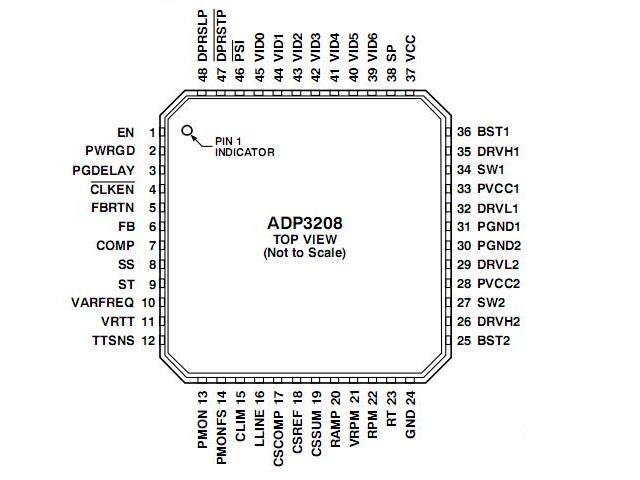

Распиновка







Ну вот, теперь все понятно, если переставить резистор как на более новых картах 9600GT, то получится как раз то, что описано в datasheet'е.

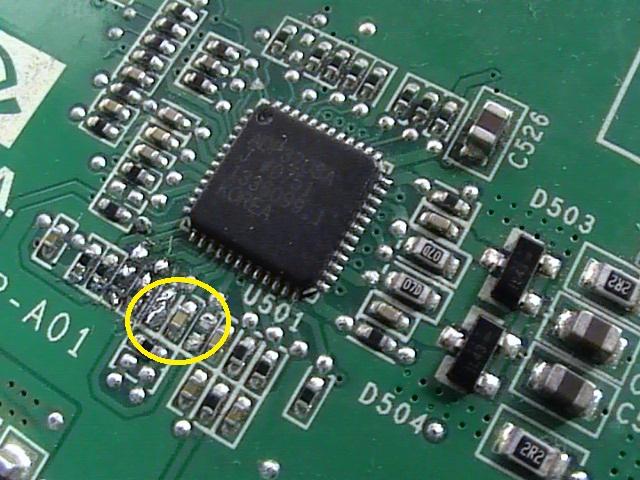

Пробую переставлять, вернее не то, чтобы переставлять. Аккуратно бритвочкой отпиливается нужный резистор, а так как он просто является перемычкой сопротивлением ноль Ом, то на место слева садится не он, а капля припоя.





Когда первый раз делали VID-мод, то зачем-то такие же резисторы я перепаивал с одного места на другое, это очень непростой и небыстрый аттракцион, что-то не подумал я тогда, что у них тоже сопротивление ноль Ом, и можно было лепить каплю припоя. Слева он желтого овала резистор тоже потрепан - это следы предыдущей безуспешной попытки снять защиту

Ну что, вставляю карту и проверяю - запустилась уже хорошо. Первое испытаник - дождаться экрана приветствия, когда видеокарта поднимет напряжение ядра с 1.0V до заданного через VID. Испытание прошло успешно, карта поднимает напряжение до ~1.22v (1.25v VID). Второе испытание - пробуем частоты GPU/SH/MEM : 780/1950/1050, при такой частоте шейдерного домена карта не выдерживала и минуты в GRID. Пробую играть, проезжаю одну гонку, вторую.. карта работает как часы, отлично похоже проблема решена! Запускаю тест AtiTool и иду на перекус, прихожу через 15 минут - все отлично кубик в порядке. Контрльный тест, прогоняю 06 марк, волнительное ожидание FF, светлячки пролетают весь путь, карта работает!

Чтоб быть на 100% уверенным в решенной проблеме, я решил поднять напряжение еще немного и убедиться, что защита не срабатывает.

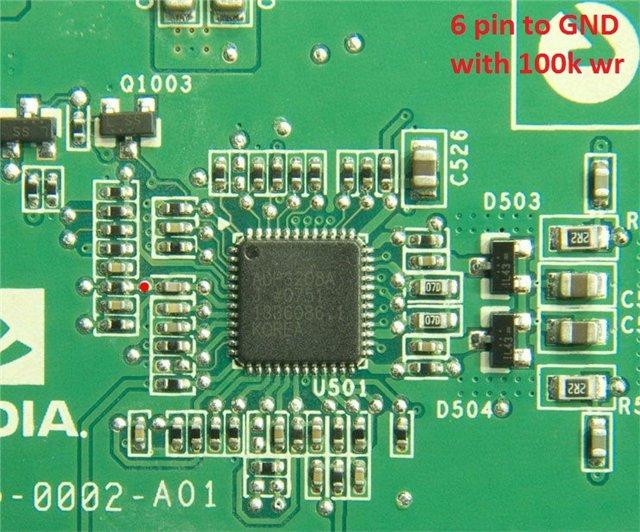

Приведу схемы обычных вольтмодов карты через FB:

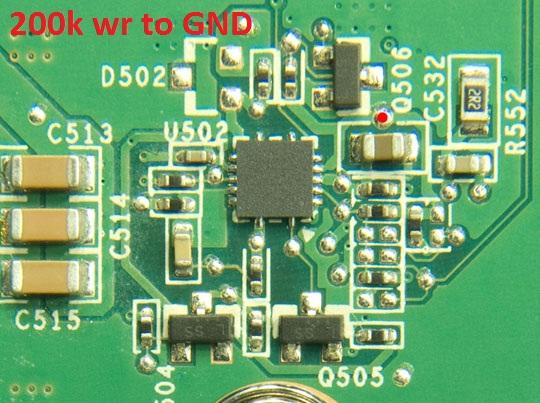

vGPU









Вольтмод памяти был не особо интересен, т.к. напряжение на ней уже было 2.05v, да и рекордов 3DMark с моим рабочим E6750 мне не видать. Был опробован вольтмод ядра, но идея потерпела фиаско. С 1.22 удавалось подкрутить напряжение совсем немного (где-то до 1.26-1.28) и срабатывала уже защита по напряжению (OVP). Тут карта уже начала меня злить своими перестраховочными нравами. Не особо заморачиваясь OVP можно легко обойти выставив напряжение через VID, так и было сделано, отрывать имеющиеся VID-резисторы не хотелось, поэтому по таблице была найдена комбинация с приличным запасом напряжения (для все той же проверки работоспособности карты) и так, чтобы просто капнуть припоя между двумя контактами - этой комбинацией оказалось 1.45v

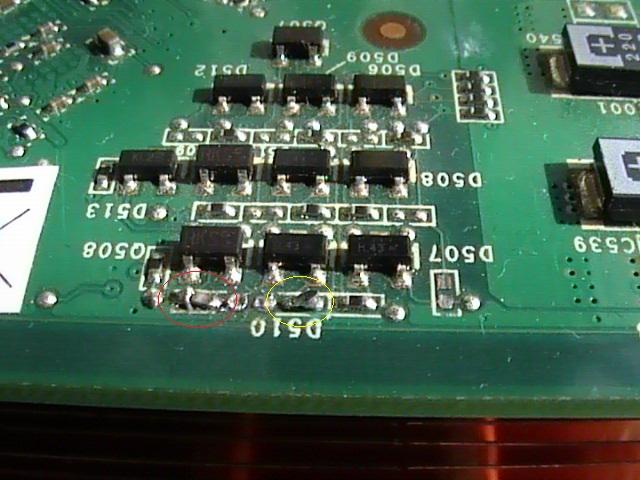

Красным отмечен тот самый резистор, который я зачем то перепаивал год назад, желтый - капля припоя, на нанесение котрой уходит 5-15 секунд.
Как я и ожидал, карта без проблем заработала даже на таком напряжении, ни каких неожиданных BSOD-ов и отключений монитора. Цель достигнута.

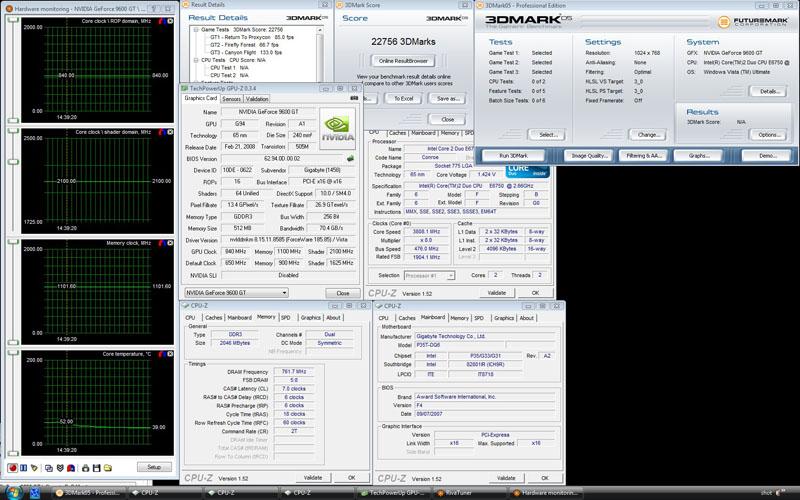

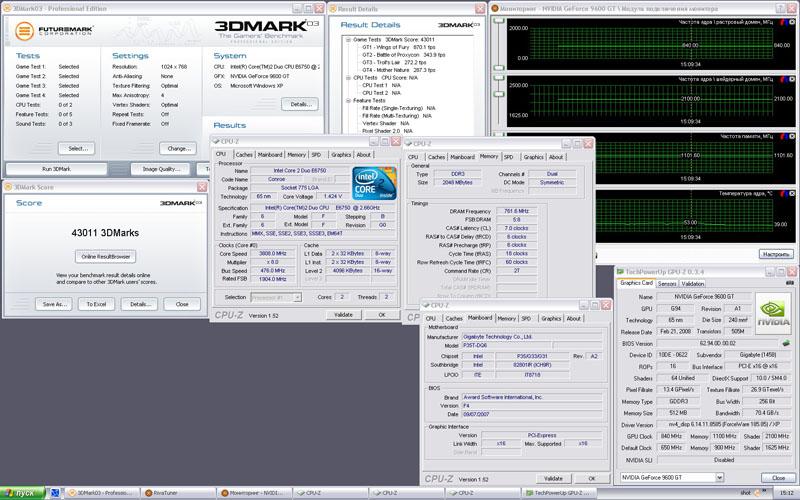

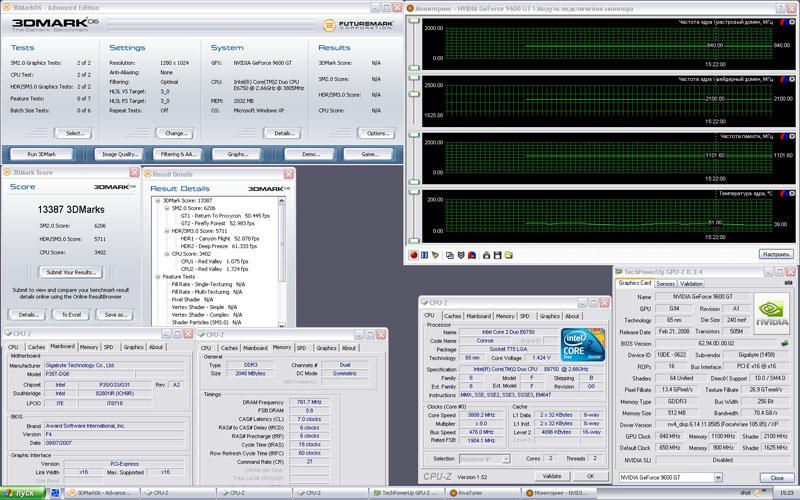

На последок приведу скрины 3D Mark'ов на этом напряжении (1.45v VID, ~1.4v real) на моей конфигурации:


-9600GT 512 Gigabyte Reference @ 840/2100/1100 (GPU/SH/MEM)
-C2D E6750 @ 3.8Ghz
-Gigabyte P35T-DS3P (DQ6 bios)
-2x1Gb CellShock DDR3 1600C7 (GNL) @ 760 7-6-6-18-2T
-Chieftec CFT-850G-DG
-XP SP2 nLited & Vista SP1 vLited , No tweaks , No Lods



3D Mark'03 43011







3D Mark'05 22756









 3D Mark'06 13387







 3D Mark Vantage P5822
