Обзор блока питания Enermax ECO80+ 620W

Обзор блока питания Enermax ECO80+ 620W

Сегодня в нашу тестовую лабораторию попал достаточно интересный продукт от компании Enermax, топовый в своей линейке ECO80+ блок питания EES620AWT. Данный модельный ряд включает в себя четыре блока номиналом от 350 до 620Вт: EES350AWT EES400AWT EES500AWT EES620AWT, из которого мы рассмотрим самый мощный продукт.






EES620AWT обладает богатым и интерестным набором отличительных особенностей, позволяющих выделить его из общей массы блоков питания средней мощности. К ним относится:

-Восемь различных схем защиты блока питания и компонентов ПК:
OCP, OVP, AC UVP & DC UVP, OPP, OTP, SCP und SIP

-Вентилятор Enermax Magma, обладающий сам по себе целым набором инновационных решений, позволяющих снизить уровень шума и обеспечить качественное охлаждение компонентов блока питания.

-Высокий КПД, более 80% (86% max) при любой паспортной нагрузке при напряжении сети 230V.

-Система регулировки оборотов вентилятора Fuzzy Logic, призванная обеспечить оптимальный уровень шума при достаточном охлаждении.

Более подробно можно прочитать здесь.

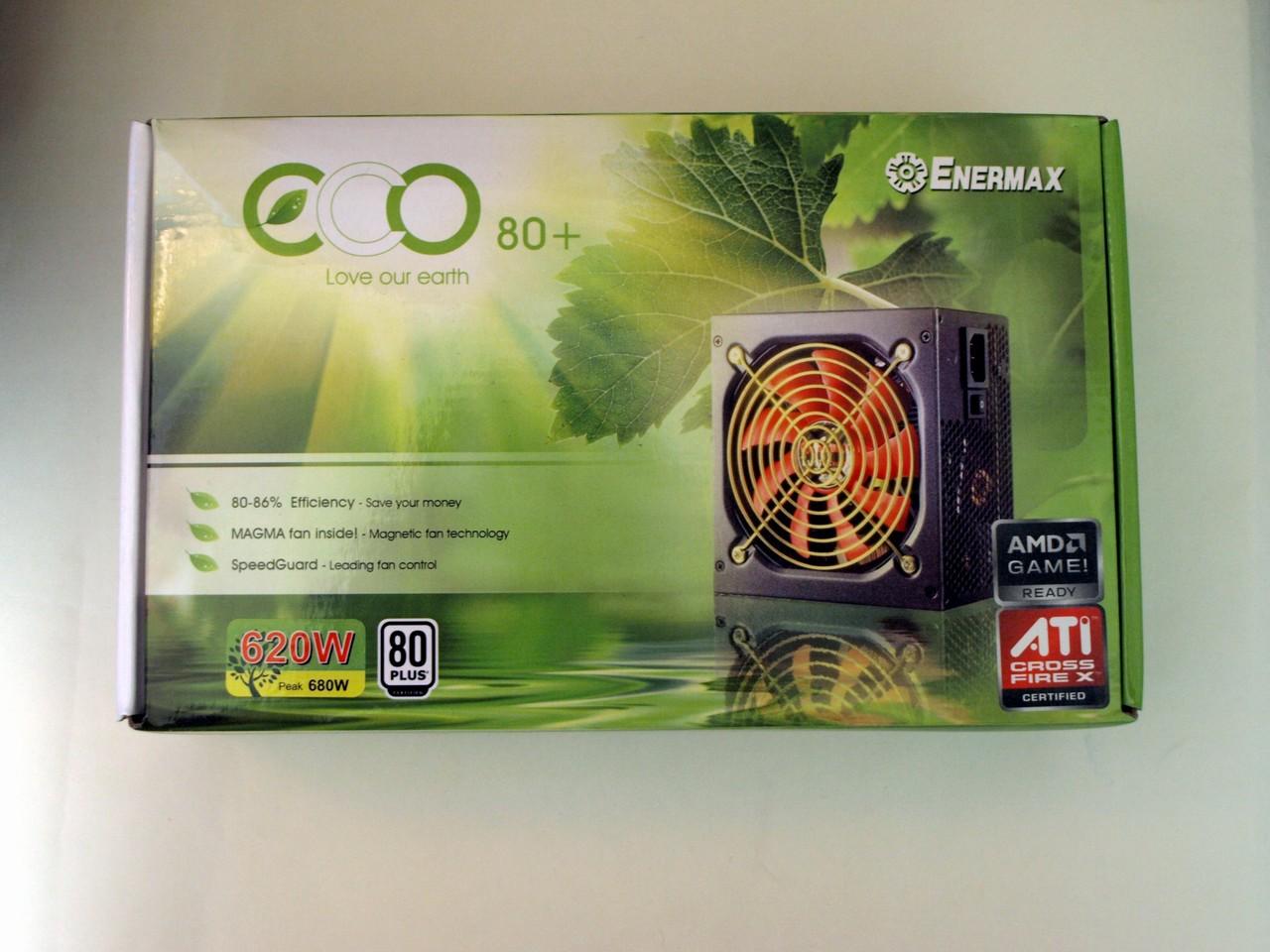

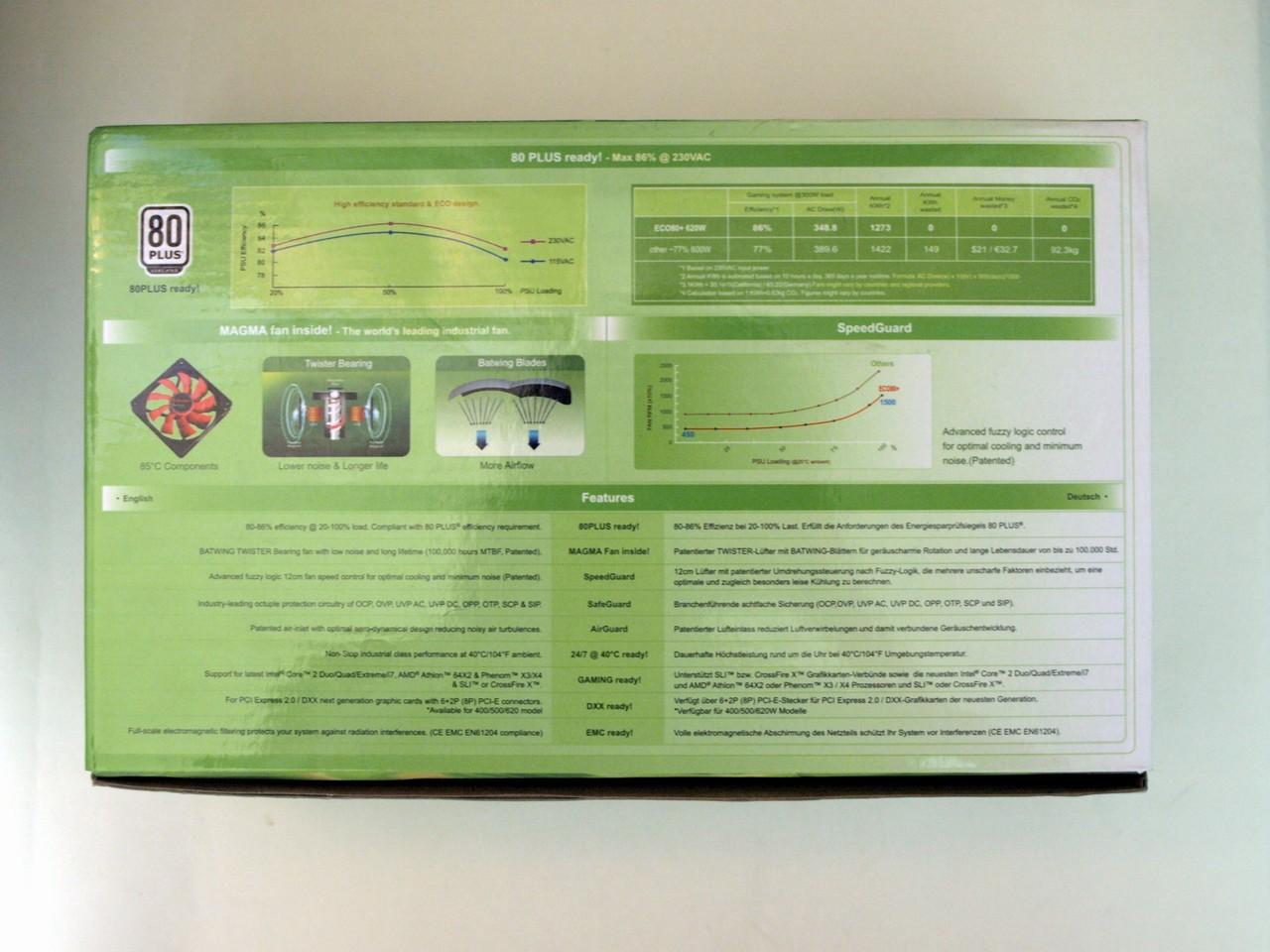

Упаковка и комплектация. Блок питания поставляется в коробке зеленого цвета, запаянной в пластик. Основные характеристики блока продублированы на одратной стороне упаковки.

Обзор блока питания Enermax ECO80+ 620W

Обзор блока питания Enermax ECO80+ 620W

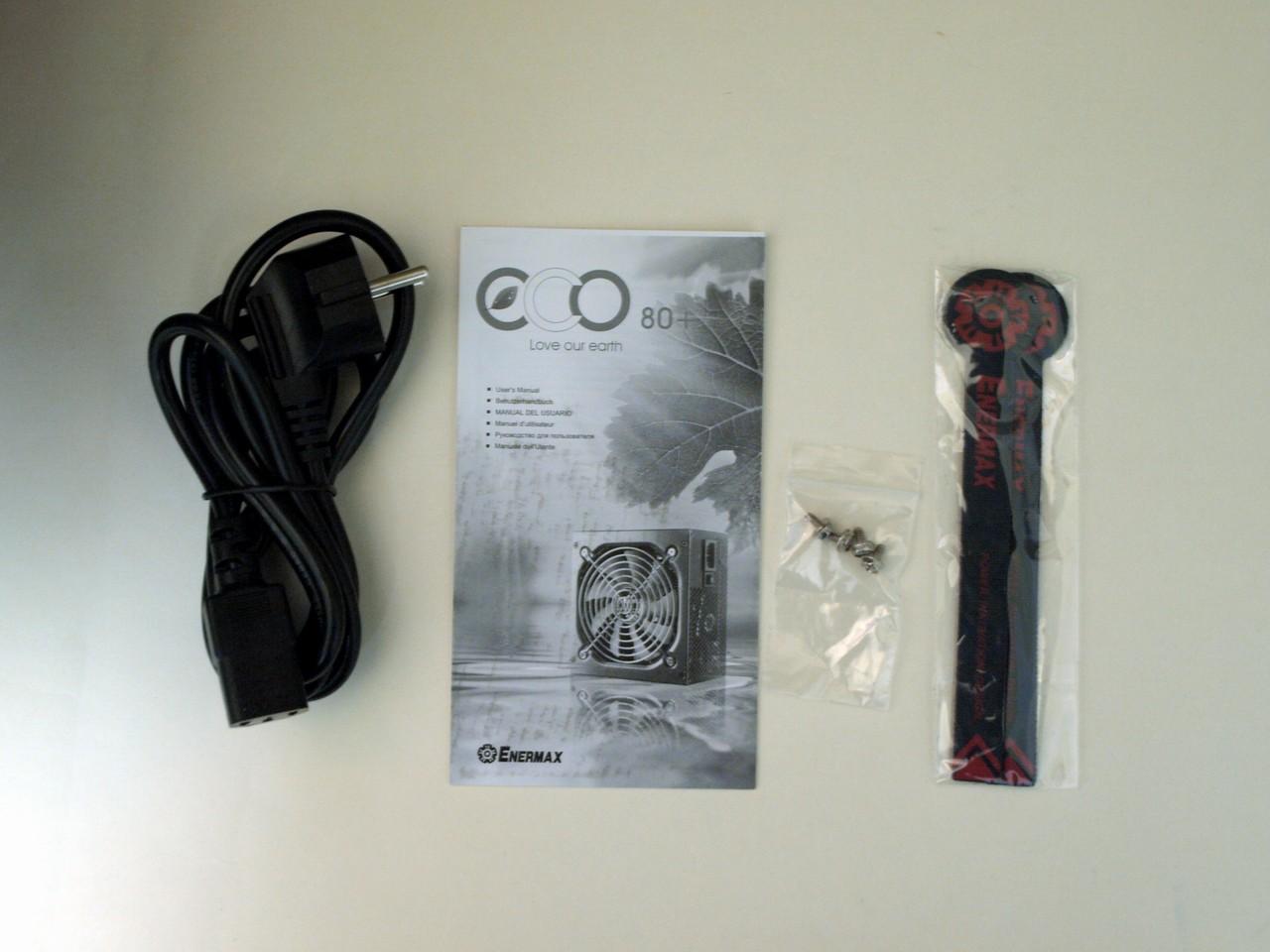

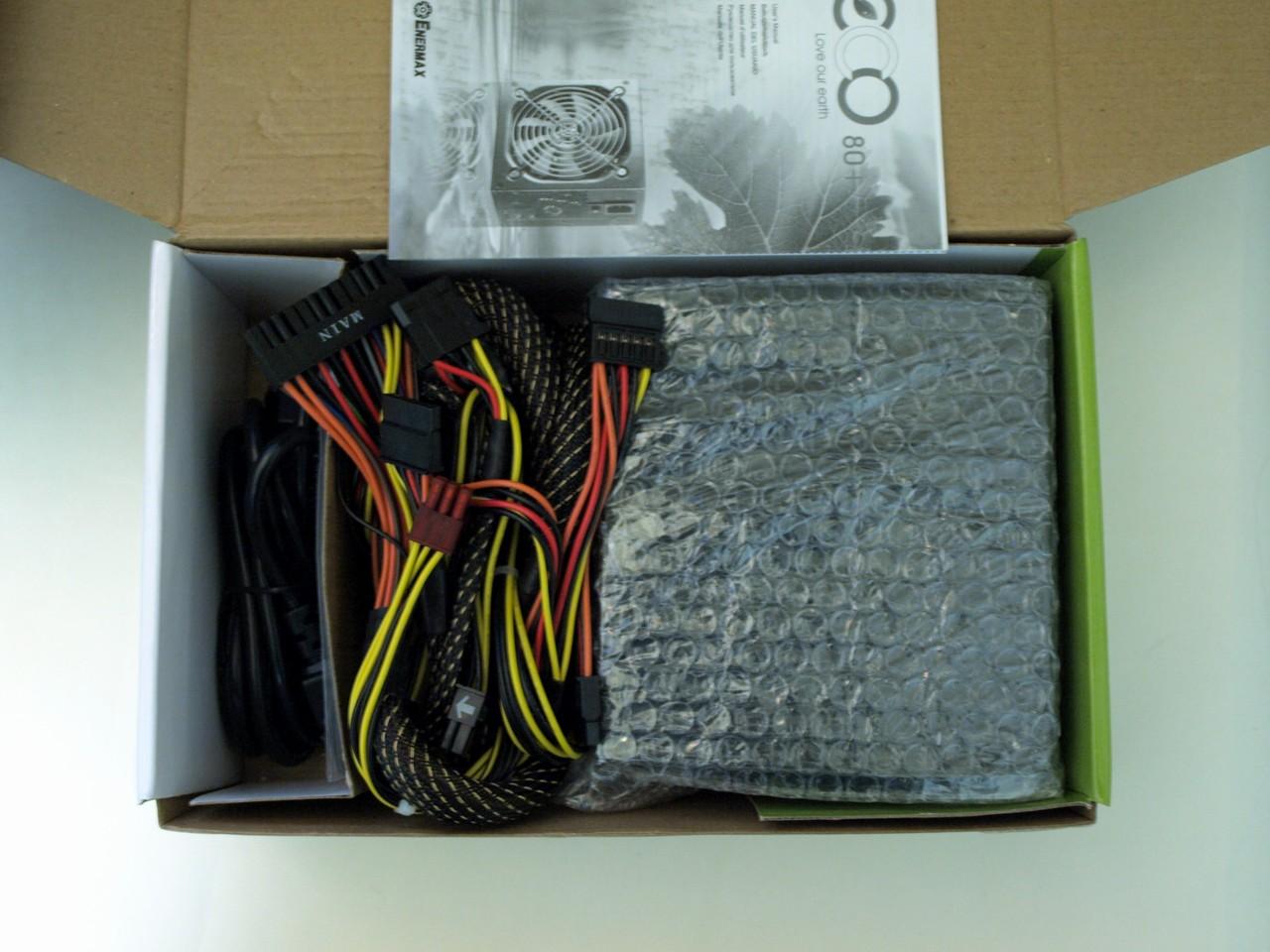

Внутри находится сам блок питания, комплект винтов крепления, 2 стяжки-липучки, тощий мануал и кабель питания.

Обзор блока питания Enermax ECO80+ 620W

Обзор блока питания Enermax ECO80+ 620W


Посмотрим поближе.

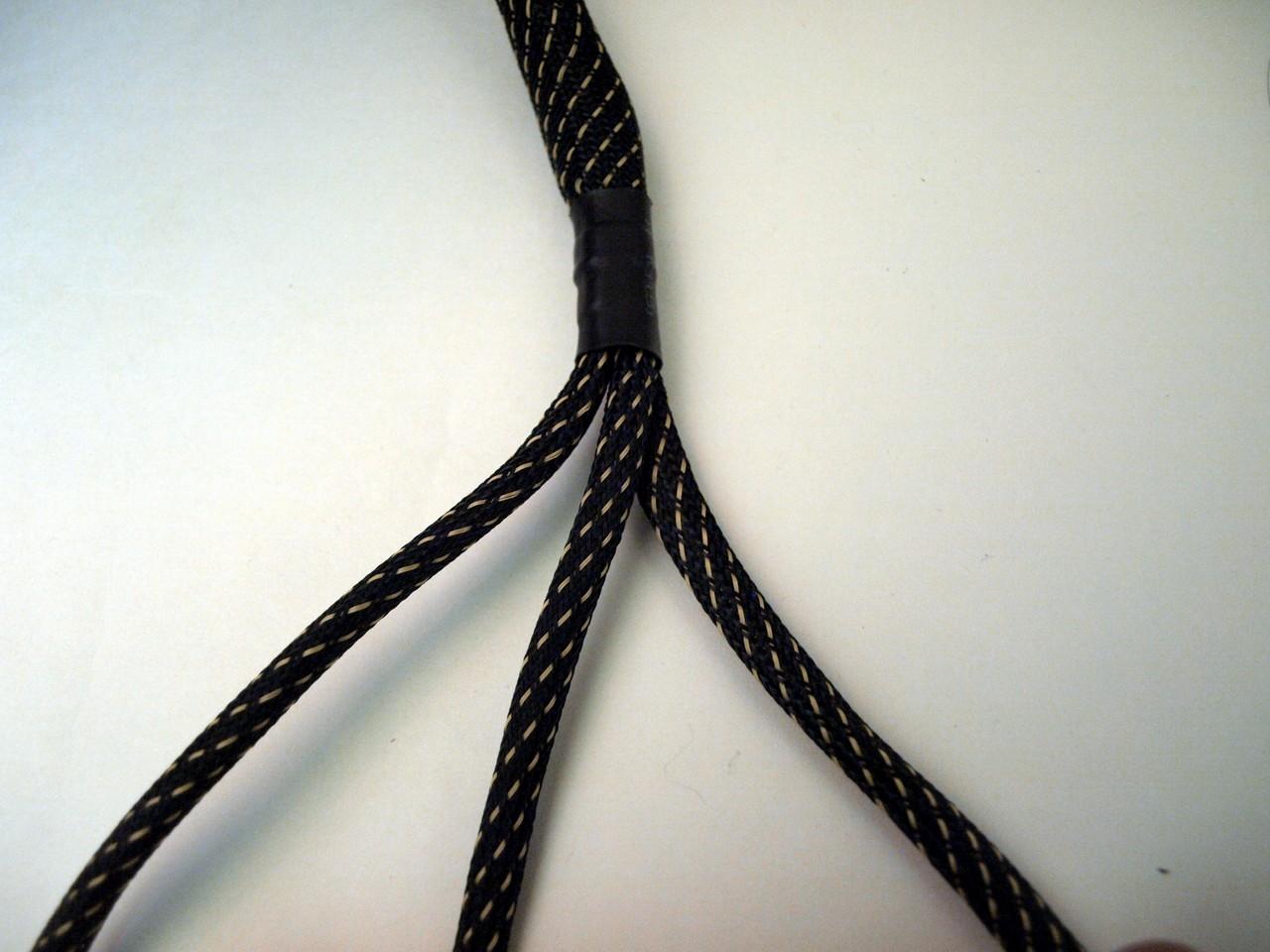

Внешний вид блока оставляет приятные впечатления, аккуратная оплетка проводов, качественная покраска и эффетно выглядящий вентилятор не оставляют равнодушным.

Обзор блока питания Enermax ECO80+ 620W

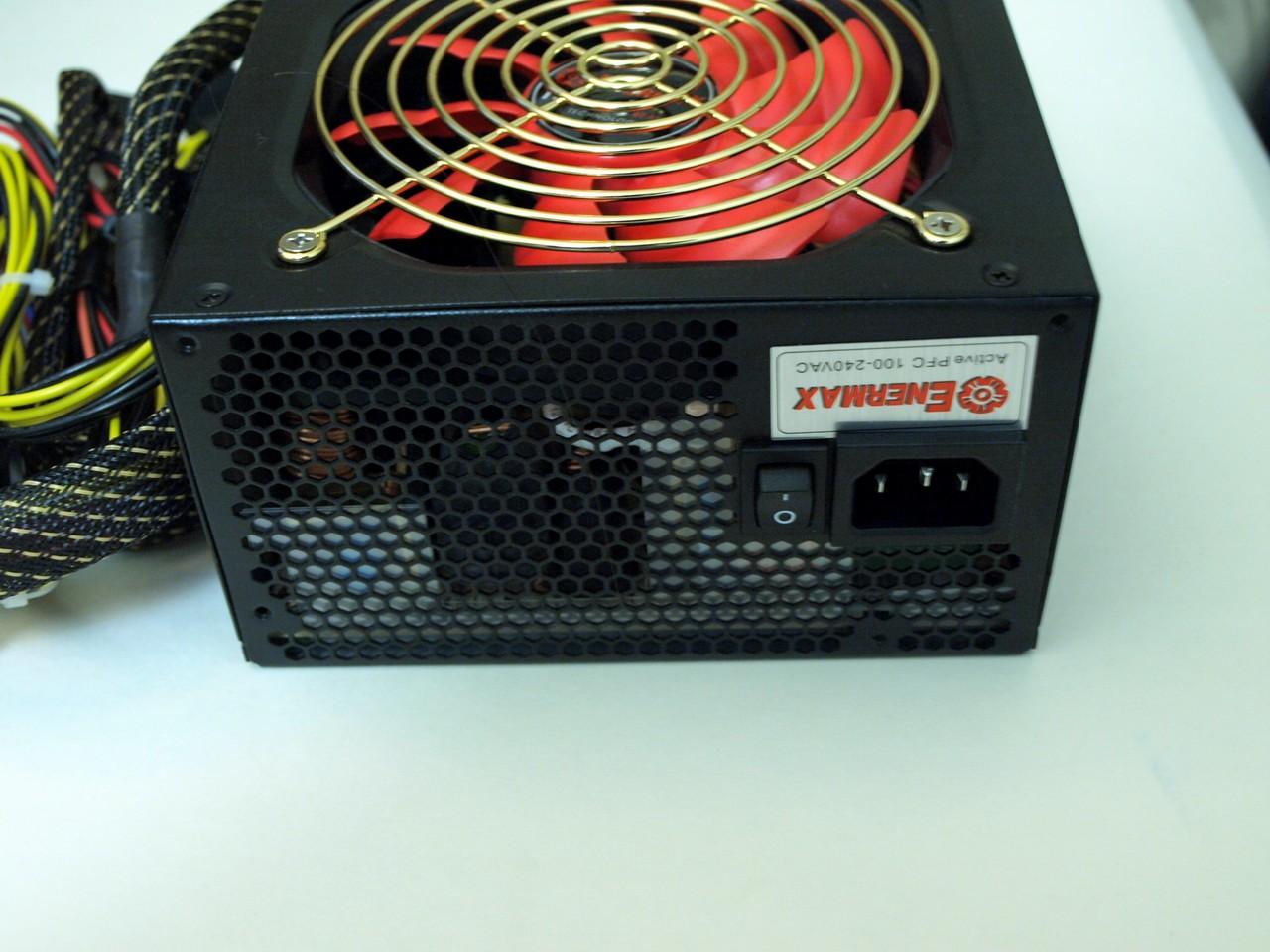

Рядом с разъемом кабеля питания расположен стандартный выключатель.

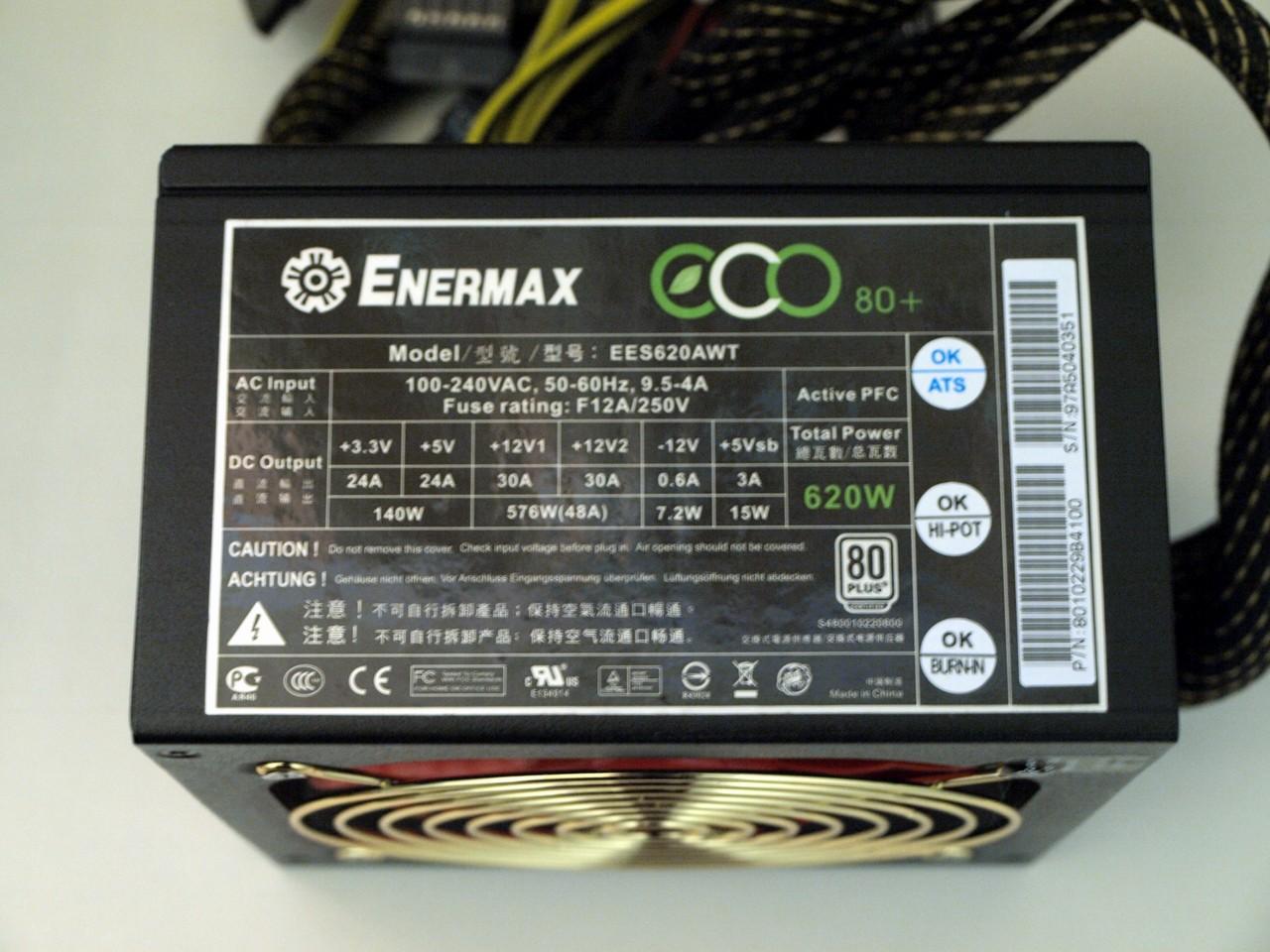

На этикетке продублированы основные характеристики блока питания.

Обзор блока питания Enermax ECO80+ 620W

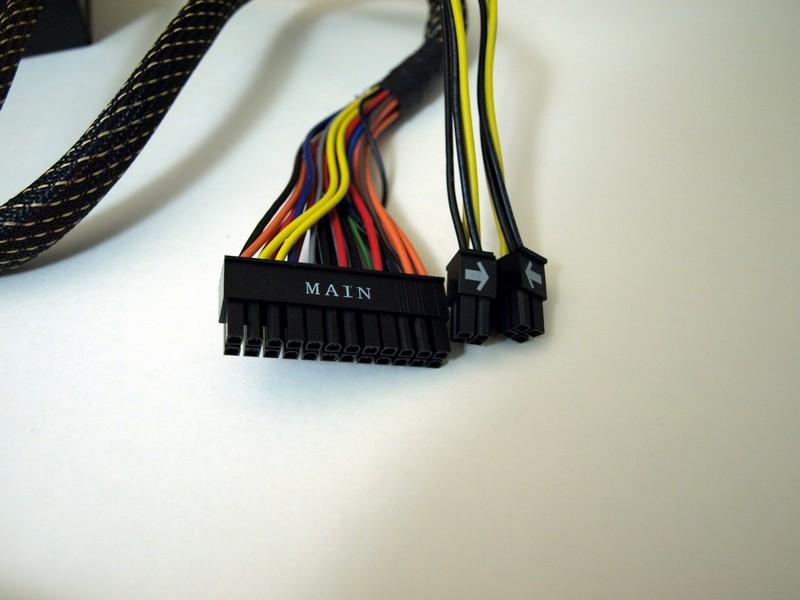

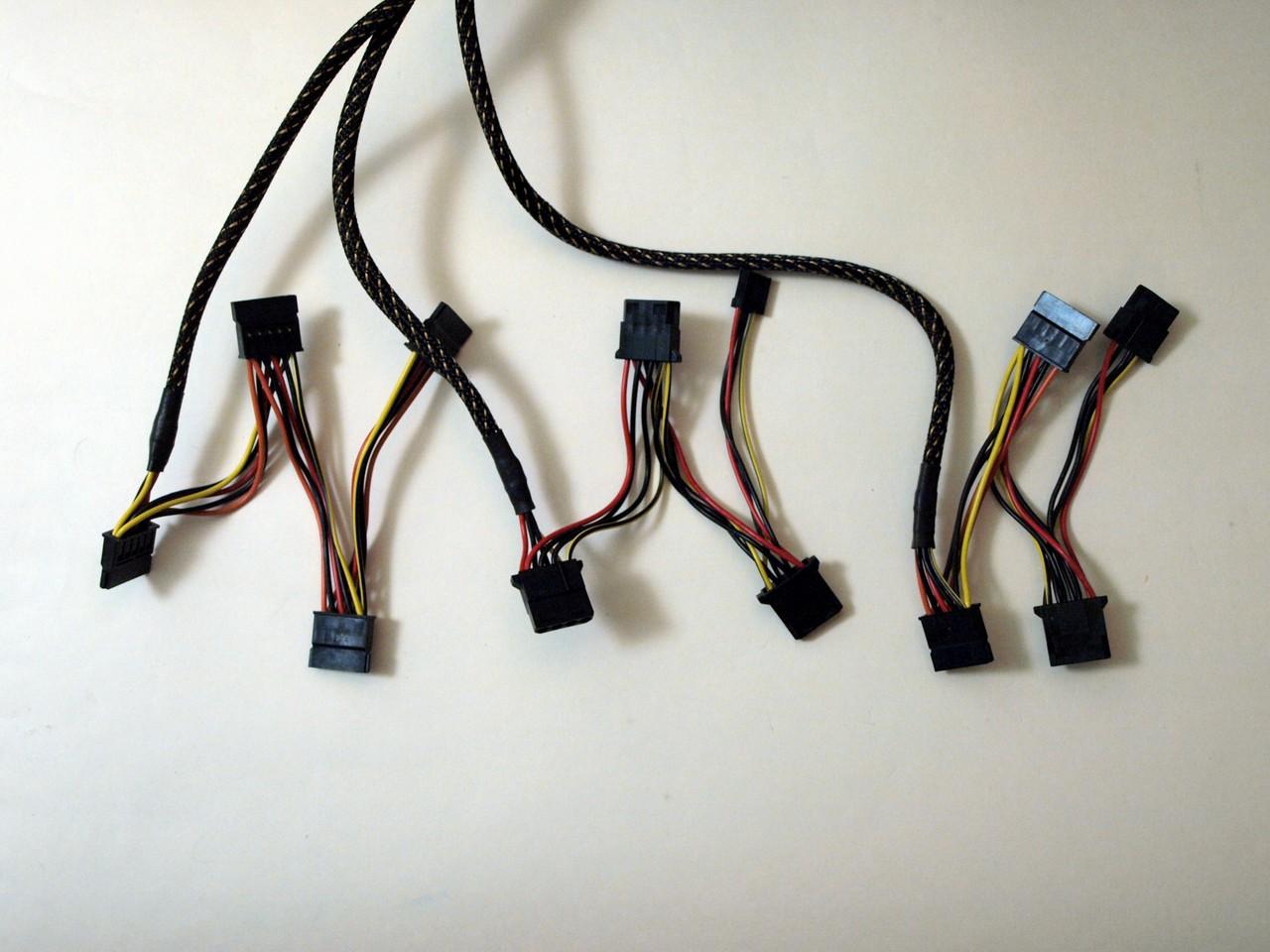

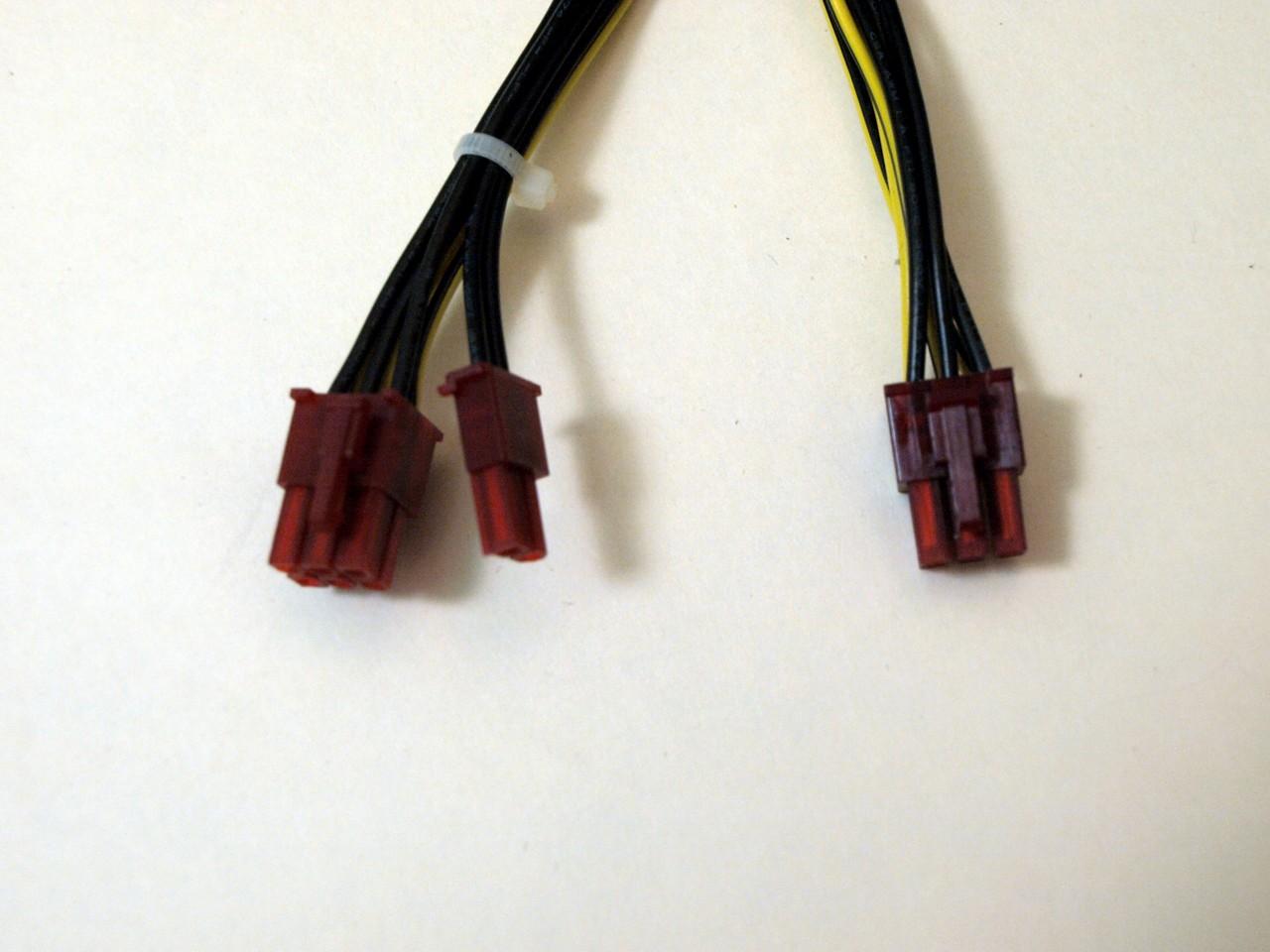

Блок обладает достаточным набором разъемов для сборки топовых конфигураций:

-24пин коннектор материнской платы.
-4+4пин Коннектор ЦП
-6пин коннектор видеокарты
-6+2пин коннектор видеокарты
-6xSATA коннектор
-5xMolex коннектор
-1 FDD коннектор


Длинны кабелей более чем достаточно для беспроблемной сборки практически в любом корпусе.

Обзор блока питания Enermax ECO80+ 620W

Обзор блока питания Enermax ECO80+ 620W



Обзор блока питания Enermax ECO80+ 620W



Обзор блока питания Enermax ECO80+ 620W



Внешне блок неплох, заглянем внутрь.

Обзор блока питания Enermax ECO80+ 620W



Обзор блока питания Enermax ECO80+ 620W



Обзор блока питания Enermax ECO80+ 620W

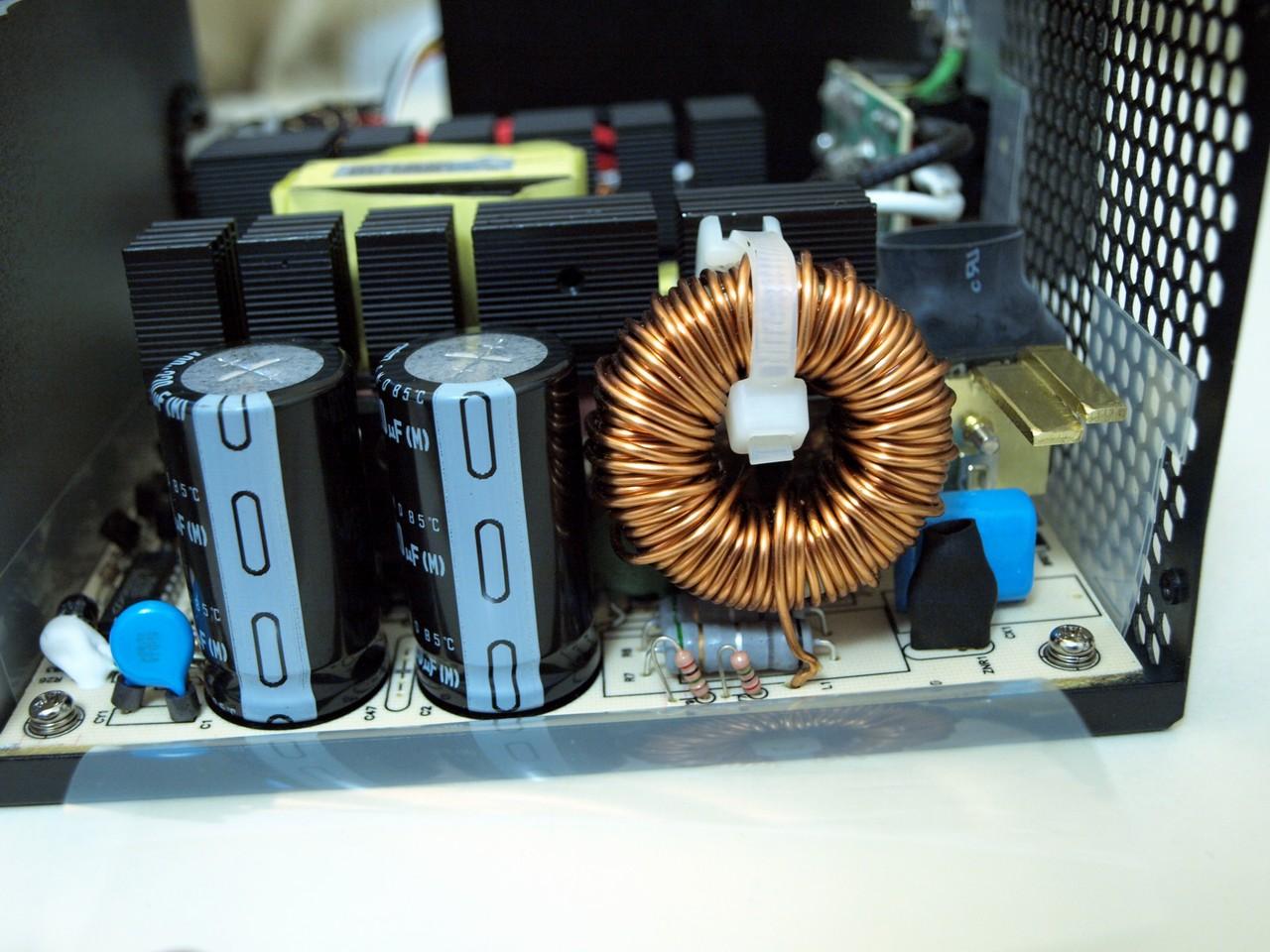

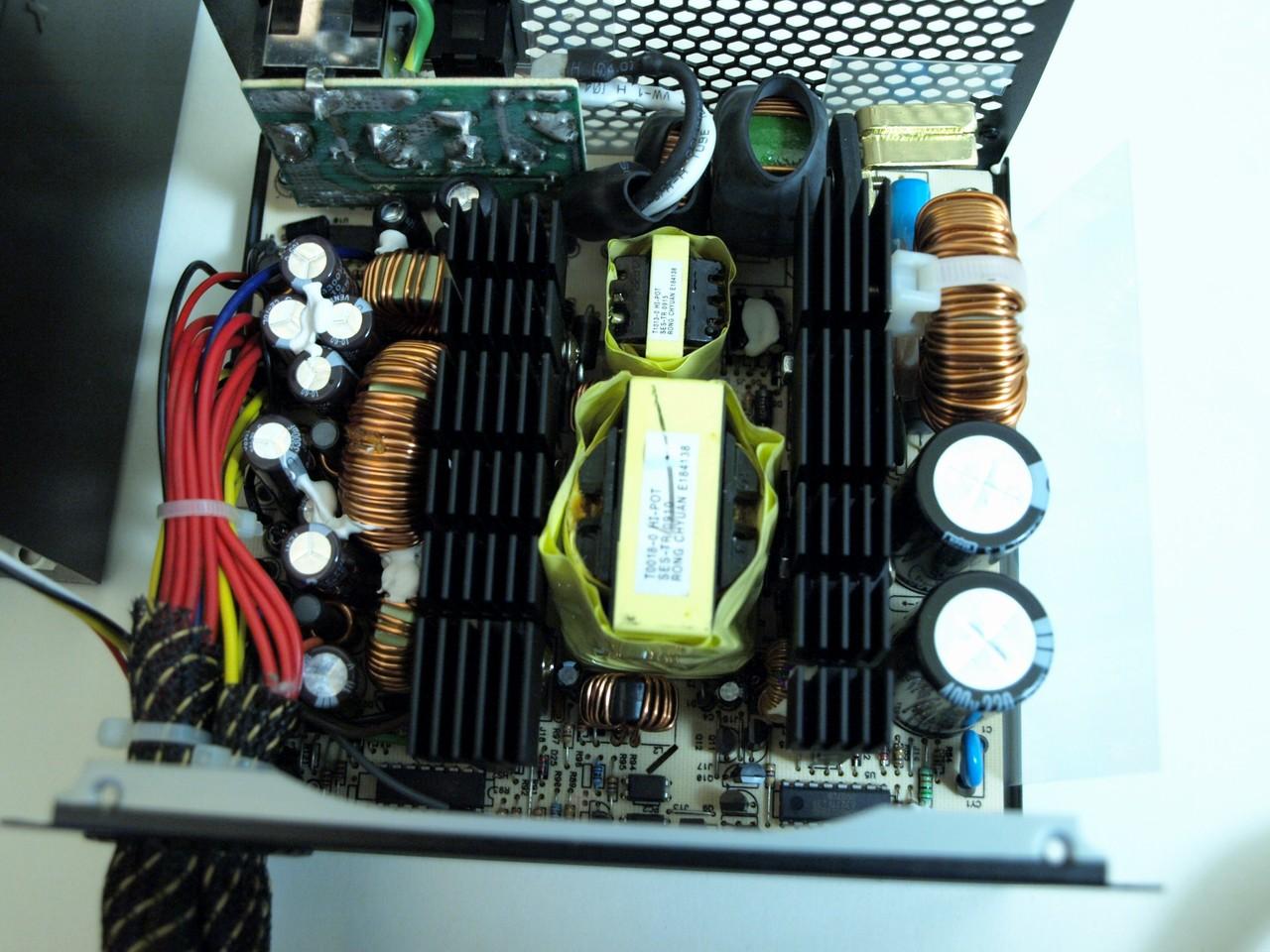

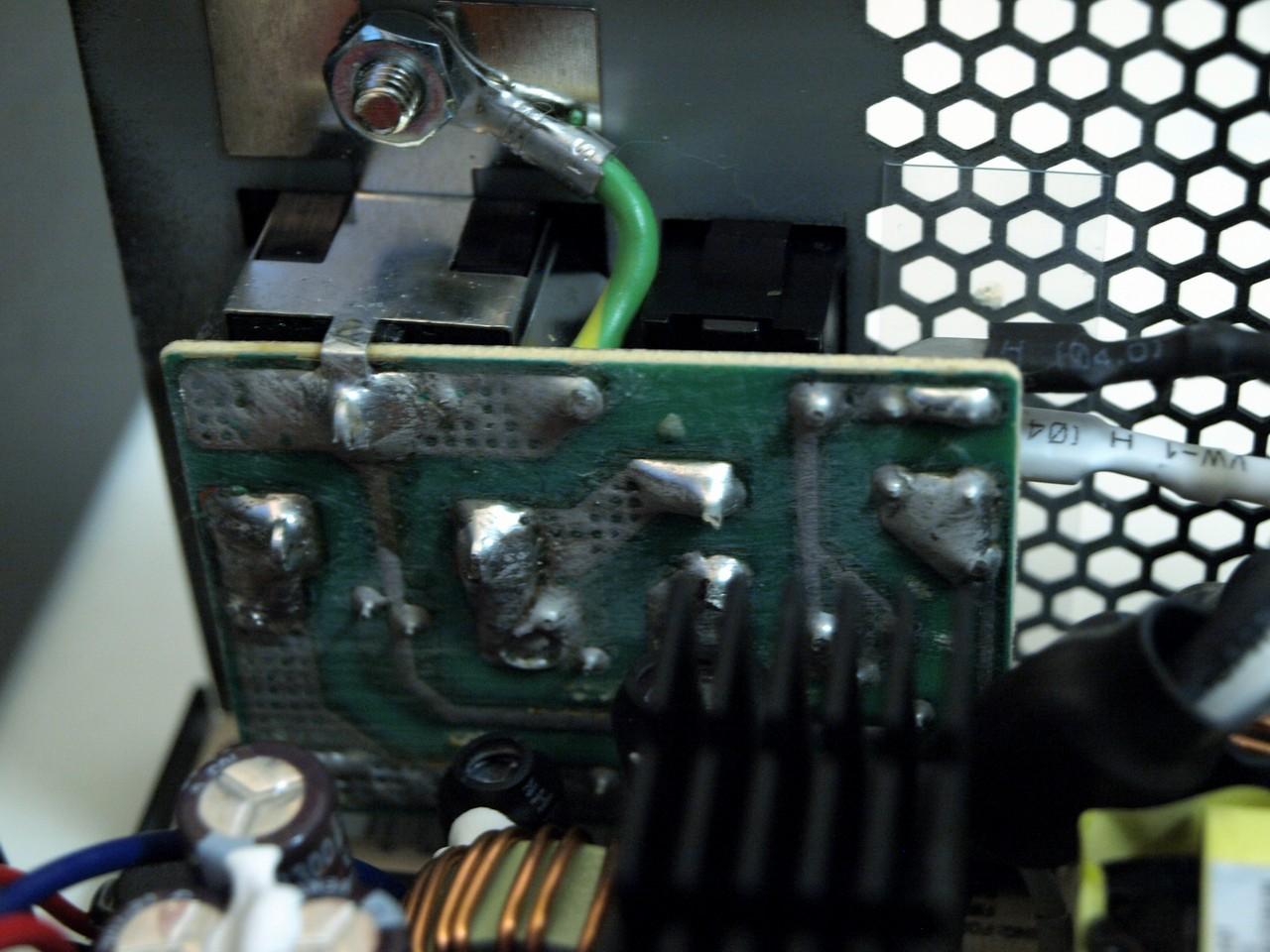

Здесь всё без сюрпризов, качественные элементы и монтаж, всё подвязано стяжками где нужно и не очень. Не до конца отмытый флюс на плате входного фильтра заставляет слегка заинтерсоваться и снять основную PCB.

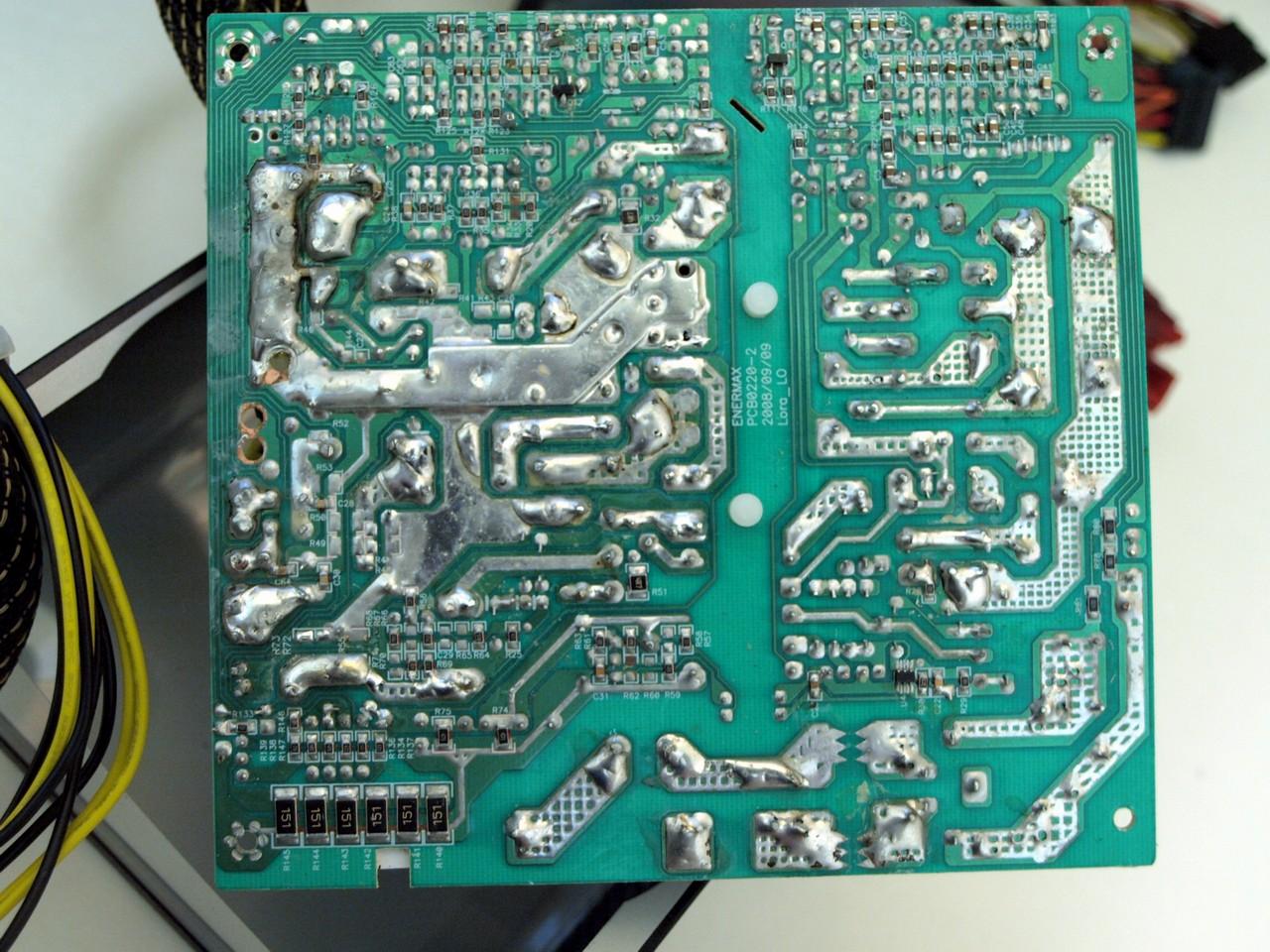

Эта сторона мне нравится гораздо меньше, пайка выполнена очень неаккуратно, видны наплывы припоя и кусочки неотмытого флюса прямо в нем. Выглядит достаточно некрасиво, однако врядли скажется на работе. Остается искренне надеятся что данная проблема не распространяется на остальные блоки питания данной линейки.

Обзор блока питания Enermax ECO80+ 620W

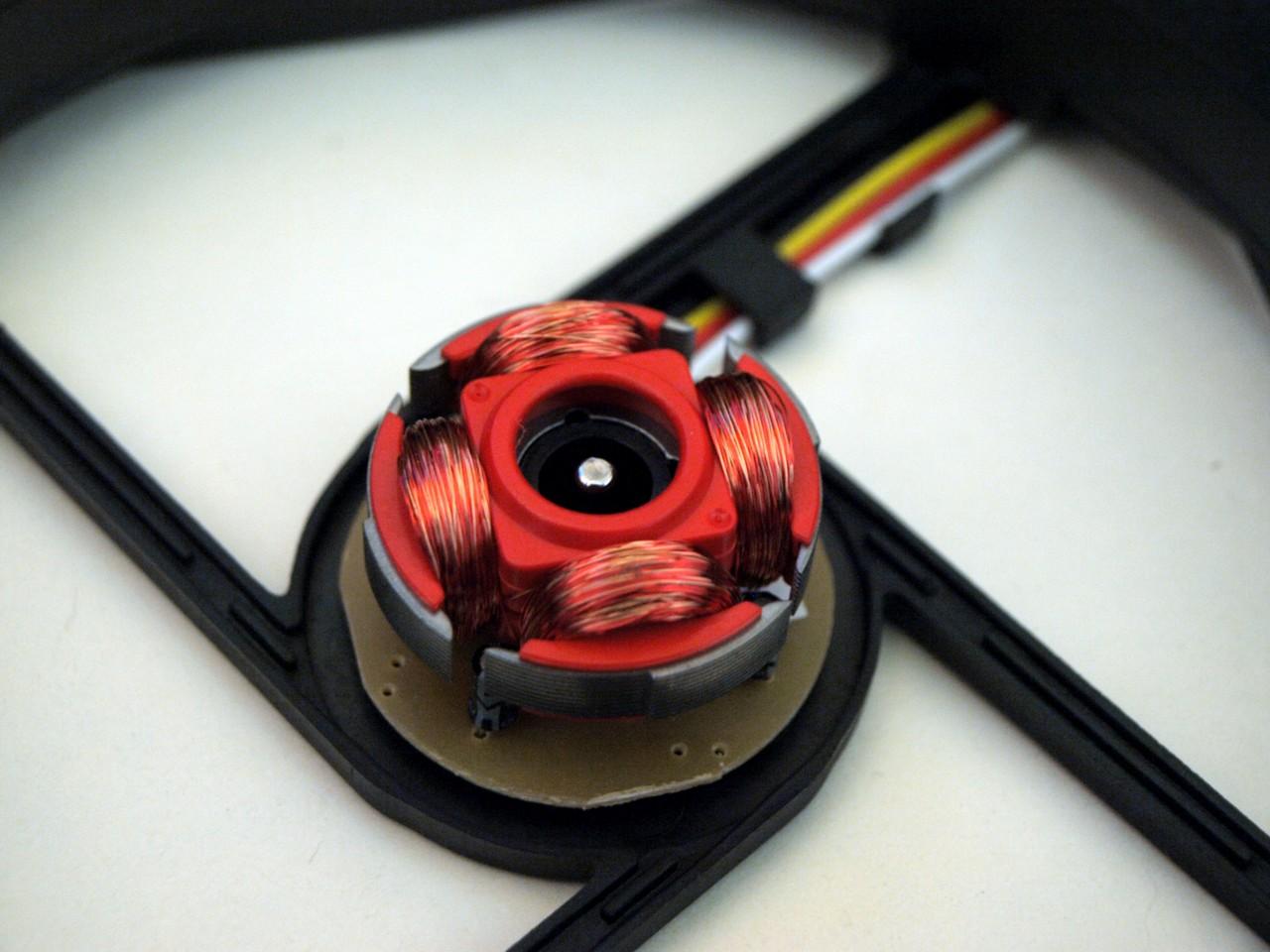

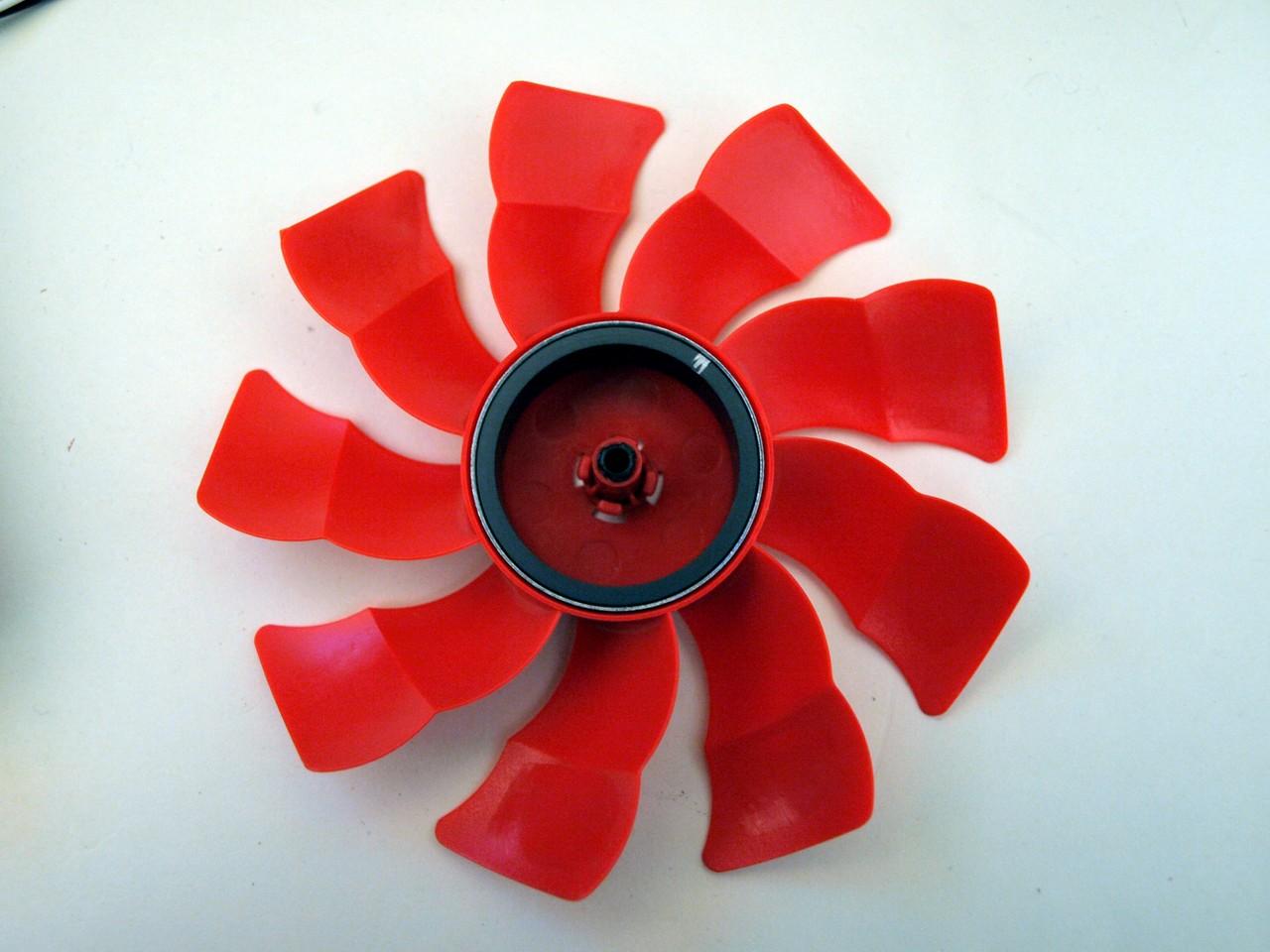

Еще один странный момент касается длинны саморезов крепления вентилятора, при его снятии выяснилось что резьба в пластике кожуха нарезается буквально на половину витка. Вполне достаточно, но хочется всёже чуть более надежного крепления. Очень легко сорвать резьбу в пластике при установке его обратно. Вентилятор разборный, при желании крыльчатку можно легко снять и промыть от пыли. Естественно для этого придется вскрыть БП и от гарантии ничего не останется.

Обзор блока питания Enermax ECO80+ 620W





Обзор блока питания Enermax ECO80+ 620W

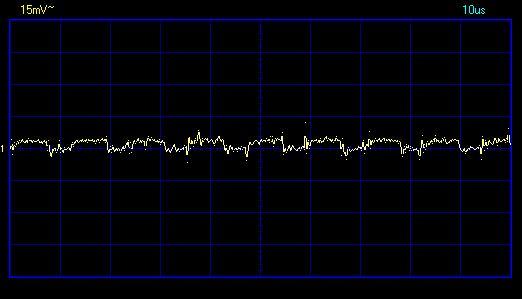

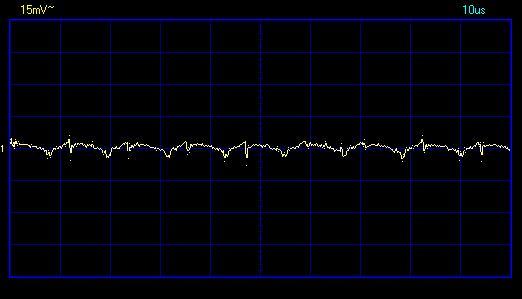

Перейдем к тестированию. Измеряем уровень пульсаций выходного напряжения при суммарной нагрузке по всем основным линиям порядка 200Вт.


+5В



Обзор блока питания Enermax ECO80+ 620W





+12В

Обзор блока питания Enermax ECO80+ 620W

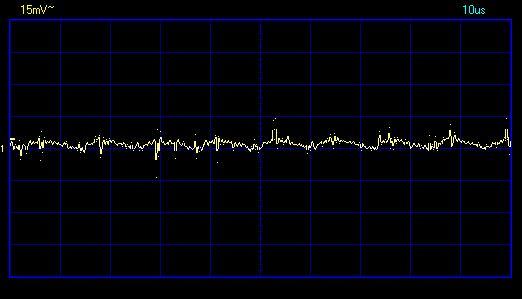

+33В

Обзор блока питания Enermax ECO80+ 620W




Здесь нас ожидает очень приятный сюрприз, уровень пульсаций оказался настолько низок, что мне пришлось поменять разрешение с 50мВ до 15мВ на ячейку чтобы более-менее наглядно оценить их уровень.

+12В ~15мВ при максимально допустимых 120мВ
+5В ~15мВ при максимально допустимых 50мВ
+3.3В ~20мВ при максимально допустимых 50мВ

Отличные показатели

При данной нагрузке выходное напряжение по основным линиям составляет:
+12В — 12.2В
+5В — 5.0В
+3.3В — 3.29В

Далее я собрал следующий тестовый стенд, который уже немного засветился в наших предыдущих обзорах:

Материнская плата: EVGA P55 E657 FTW
Процессор: Intel Xeon 3470 (2.93Ghz)
Видеокарта: MSI GTX 295 в «двухпалубном» исполнении
Оперативная память: Kingston Hyper X KHX16000 D3 ULT1K3GX, комплект на чипах Elpida Hyper, использованы 2 модуля из 3х.
Жёсткий диск: Seagate 7200.10 250Gb
Система охлаждения: Thermalright SI-128SE + Scythe Gentle Typhoon (1900Rpm).
Разгон системы не производился

В качестве реального теста был использован 3D Mark 2006, во время которого фиксировались минимальные и максимальные значения напряжений по линиям +3.3В +5В и +12В. Здесь всё также обошлось без сюрпризов, колебания напряжения по любой из линий не превышали 0.02В, то есть практически незаметны и ни на что не влияют.
Уровень шума от вентилятора БП был неразличим на фоне остальных компонентов системы.

Давайте подводить итоги. Блок питания производит очень приятное впечатление, прежде всего из-за своих рабочих характеристик. Он должен понравится тем кто собирает ПК высокой производительности или собирается разгонять свою существующую систему. Плюсов добавляет также внешний вид и элементная база блока питания, которая включает в себя высококачественные конденсаторы японского производства, аккуратный монтаж и качественный вентилятор. Однако без минусов тоже не обходится, пайка элементов данного экземпляра блока выполнена на среднем уровне , что вводит в некоторое недоумение.

По итогам теста блок получает награду «Наш выбор»
