Ранее у меня на обзоре уже побывала миниатюрная материнская плата ASUS, и было уже несколько компактных корпусов, один из которых уж очень запомнился, и таким образом для сборки компактной системы осталось собственно не так и много – видеокарта да блок питания. Еще процессорный кулер правда, и у нас уже есть кое-что прямо очень особенное, но сейчас речь не за него, ну и не за видеокарту тоже. А за блок питания – за Corsair SF600 на, не поверите, 600 Вт.
Вообще путь развития компактных система весьма тернист… Раньше, когда были куда более прожорливые процессоры, и куда более горячие и тоже прожорливые видеокарты, и когда разгон в 90% случаев упирался в температуры, а не в предел чипа, мощные блоки питания были ну очень уж дорогие, и вообще почти предметом изыска. Тогда 500 Вт+ – это считался весьма мощнецкий БП. Было мало мощных блоков в полноразмерном формате ATX, и что уж в таких условиях говорить хотя бы про просто приличные SFX-блоки? Короче говоря, 10 лет назад, в том самом 2007, в который все так стремятся вернуться, чтобы собрать крутую компактную систему нужно было быть реально скилуха-парнем.
Сейчас и железо начало меньше потреблять, и меньше греться соответственно, и качество блоков питания ушло далеко вперед. А сегодня, как упоминалось в вступительной части, SFX-блок питания Corsair SF600 (CP-9020105-NA) на обзоре.
Упаковка и комплектация
Не знаю, почему моему коллеге не зашла коробка от блока RM 1000X в недавнем его обзоре, ведь здесь практические такая же, и, как по мне, весьма приятная коробочка и весьма приличный комплект. Видали, уж поверьте, и похуже.

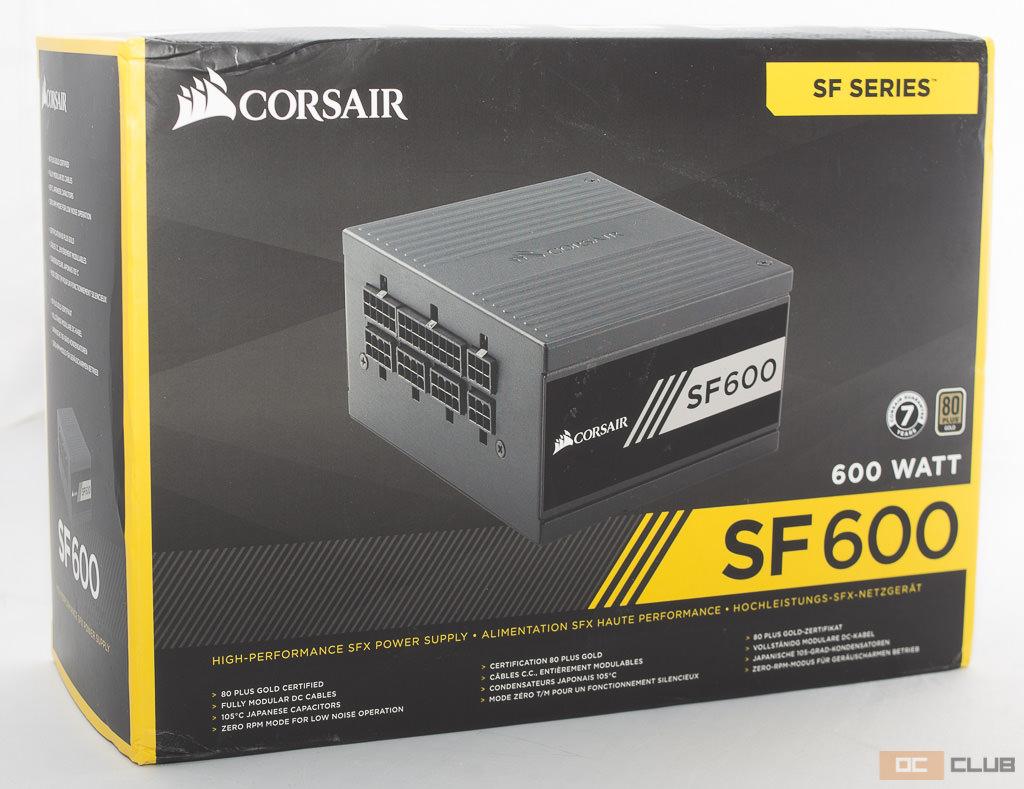

Желтый с черным/серым – отличное сочетание. На коробке сразу же на лицевой части указан и сертификат эффективности 80 PLUS Gold (до 92% КПД), и 7 лет гарантии. Последнее, кстати, весьма похвально, и к этому мы еще вернемся.
На торцах есть различные технические характеристики, а также приведена конфигурация кабелей.

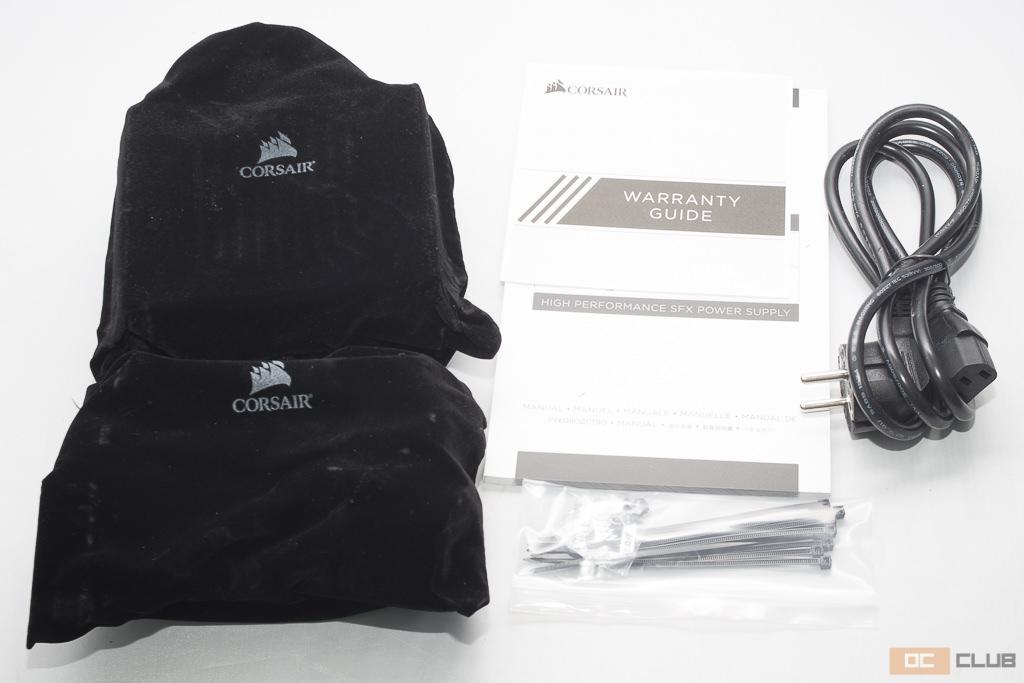

Внутри, помимо самого блока, обнаружилась различного рода «макулатура», блок питания и кабели в отдельных мешочках, несколько стяжек, и провод питания.
Это, как для блока питания, очень приличный комплект. Все так цивильно, в отдельных чехольчиках. 600 Вт, если вдуматься, не такая уж и большая мощность. Тем не менее, комплектный силовой кабель ОЧЕНЬ приличный. Киловатт 5 наверное потянет.
Corsair SF600 снаружи

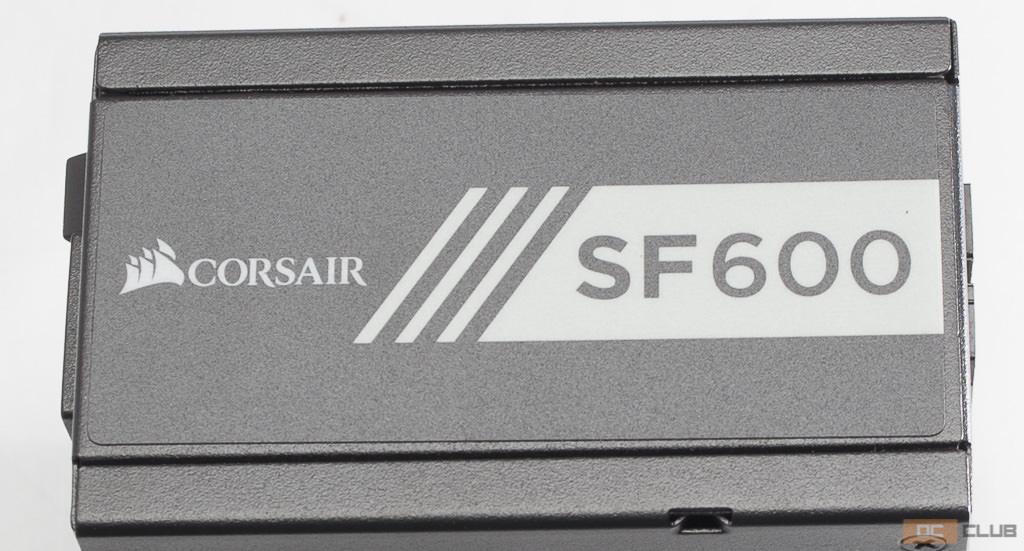

Внешне Corsair SF600 выглядит… ну, как блок питания, как еще он может выглядеть? Просто как черный прямоугольник.

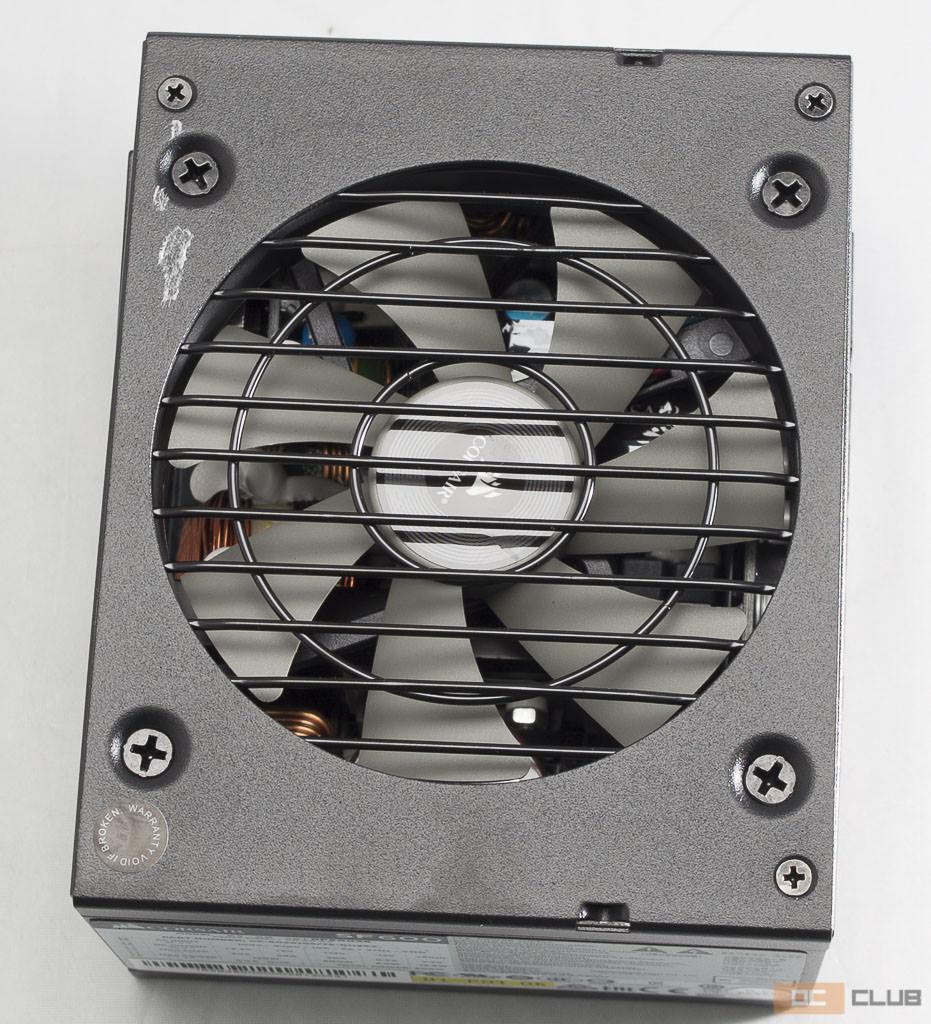

В верхней части через крупную решётку отчётливо виден вентилятор с серыми лопастями. Смотрится прикольно, хорошо с корпусом сочетается. У решетки достаточно крупные промежутки, так что теоретически вентилятору (92 мм диаметр) будет легче через него прокачивать воздух. Увы, решетка несъёмная, чистить будет проблемно.

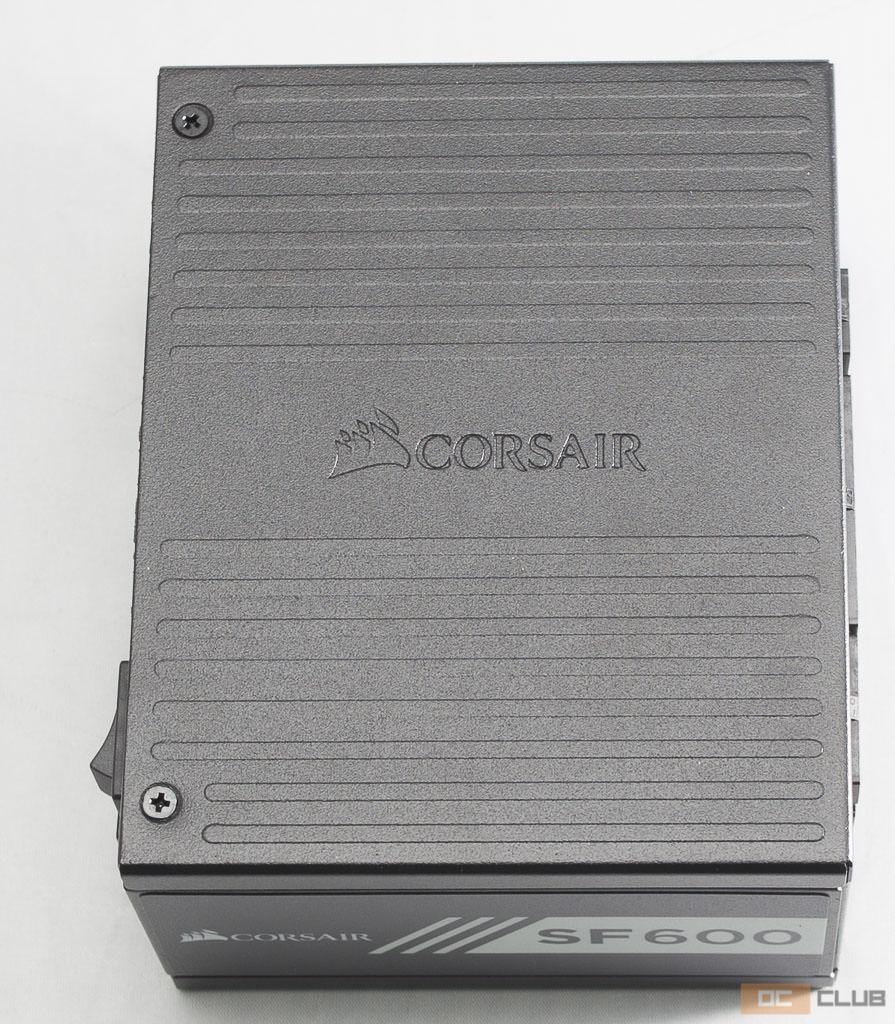

Блок собран в корпусе с линейными размерами 125х100х63 мм (весит около 900 г), и стенки у него не сказать, чтобы и сильно толстые, но они жесткие и хорошо подогнаны. Это также будет видно по фотографиям в разобранном виде чуть позже.

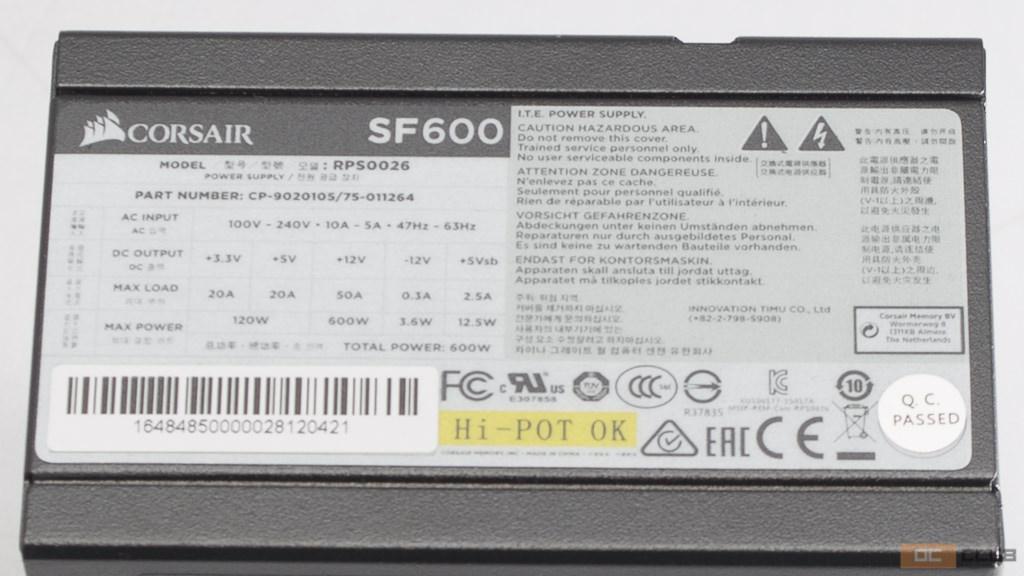

На левом торце как обычно приведены технические спецификации. Распространено мнение, мол если блок на 12 В линию может отдать 100% своей мощности – значит он «благородных кровей», значит он вот точно годный. С этим, в целом, можно согласиться, и обозреваемый Corsair SF600 может отдать на 12 В линию до 50 А, то есть все 600 Вт. На 3,3 В и 5 В линии, куда менее задействованные (и особенно в игровых системах) – по 20 ампер тока. 120 Вт на 3,3 и 5 В вместе – для SFX это просто космос, как впрочем и 50 А на 12 В линию. Это реально с большим запасом.

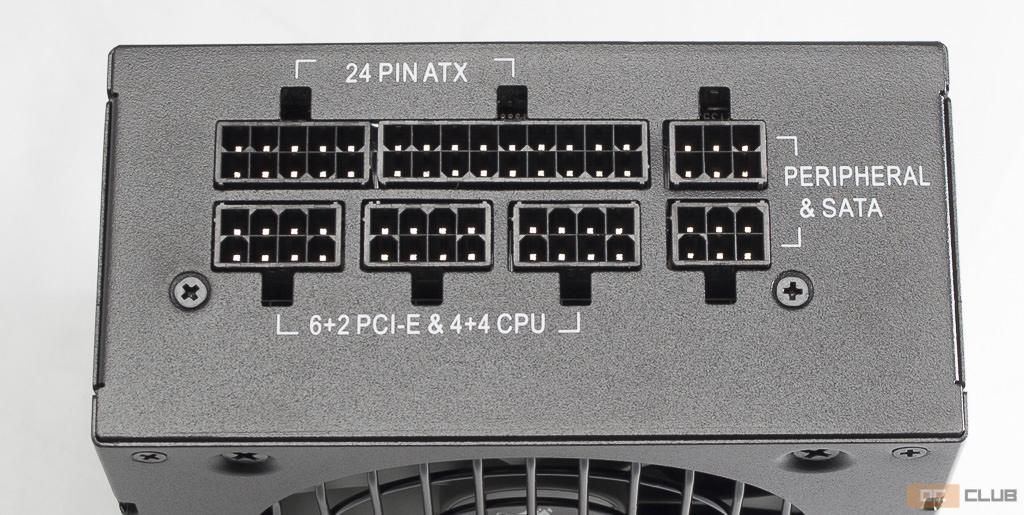

Блок питания сделан по полностью модульной схеме. 8-pin для процессора и 24-pin колодка для материнской платы конечно в любом случае будет подключаться, так что здесь сделали так больше в угоду дизайна и удобства сборки.

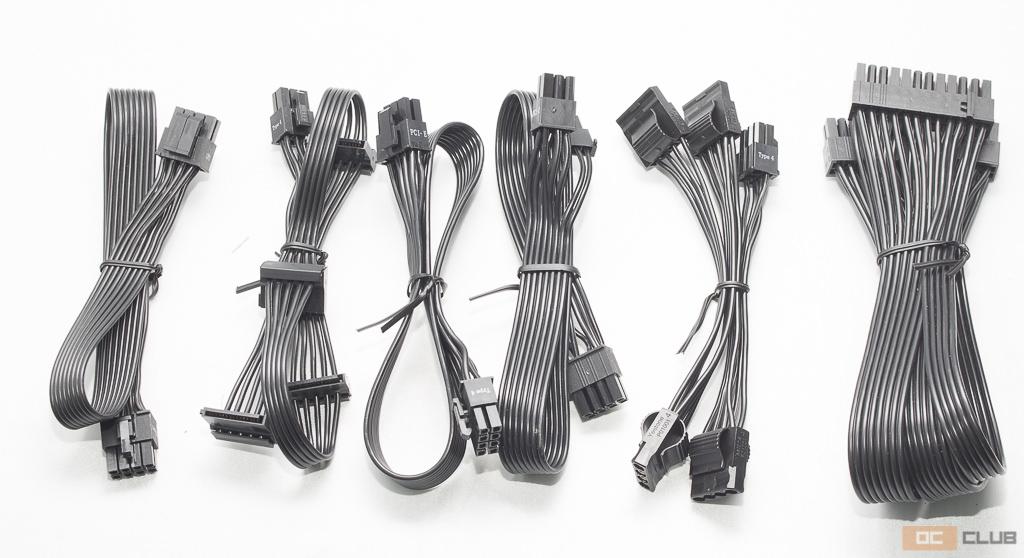

Набор разъёмов следующий:
- 1X ATX 20+4-pin (кабель 300 мм длиной);
- 1X EPS 4+4 (кабель 400 мм);
- 2X 6+2-pin PCI-E (кабель 400 мм);
- 1Х SATA (кабель 445 мм, на нем 4 разъёма);
- 1X Molex (кабель 445 мм, на нем 4 разъёма).
Такого набора с головой достаточно для полноразмерной системы с несколькими накопителями и развитой системой охлаждения, а для мини-ПК хватит и подавно.
Corsair SF600 внутри

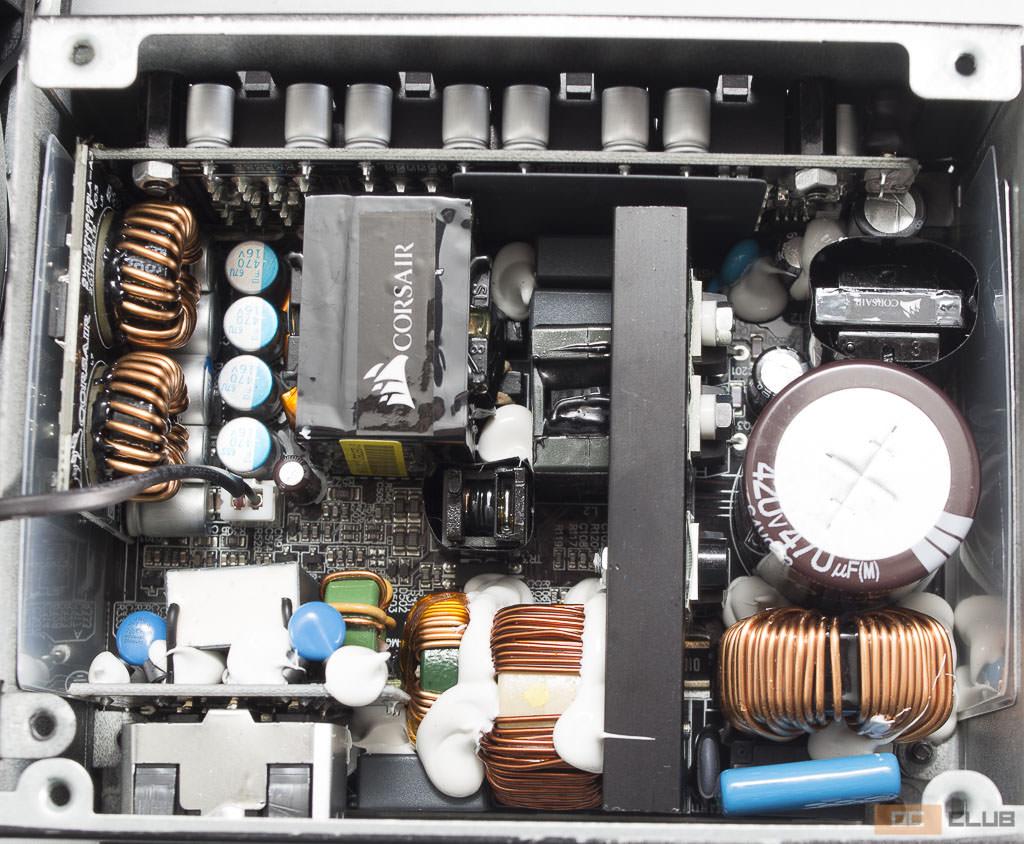

В плане аппаратной части Corsair SF600 построен на платформе фирмы Great Wall. Это не та «большая стена», что производит китайские машины, а совсем другая компания с высоким технологичным уровнем. На дешёвых компонентах «голдовый» блок с высоким КПД просто физически не построить.

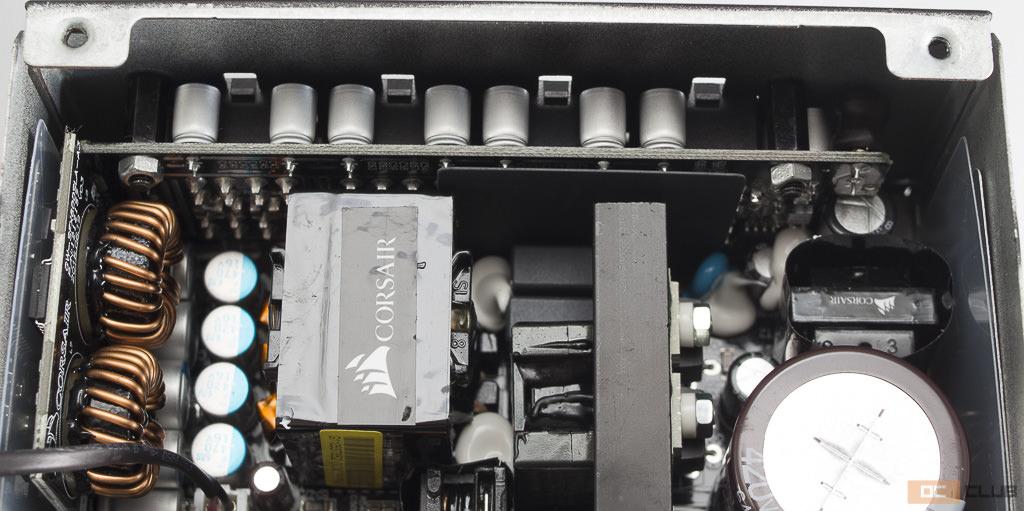

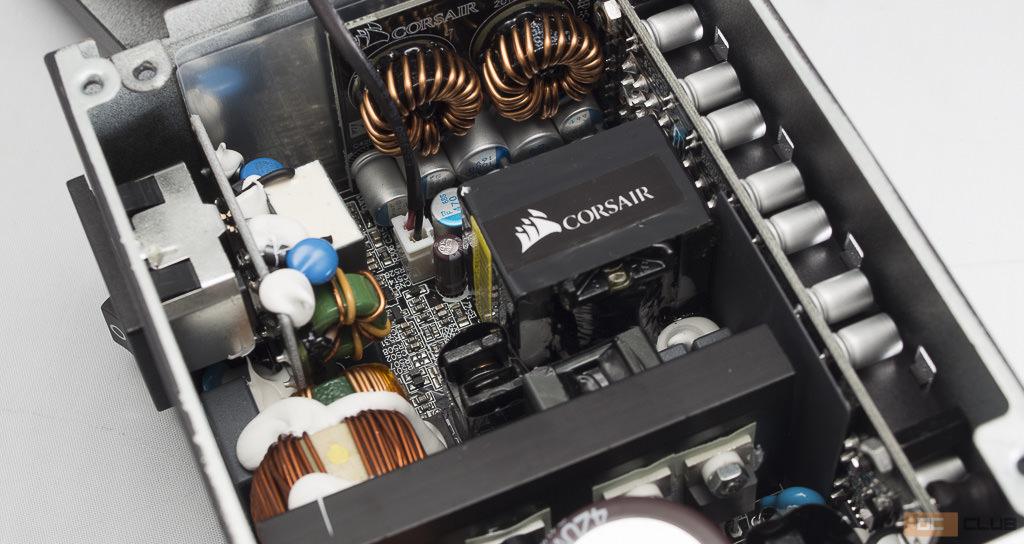

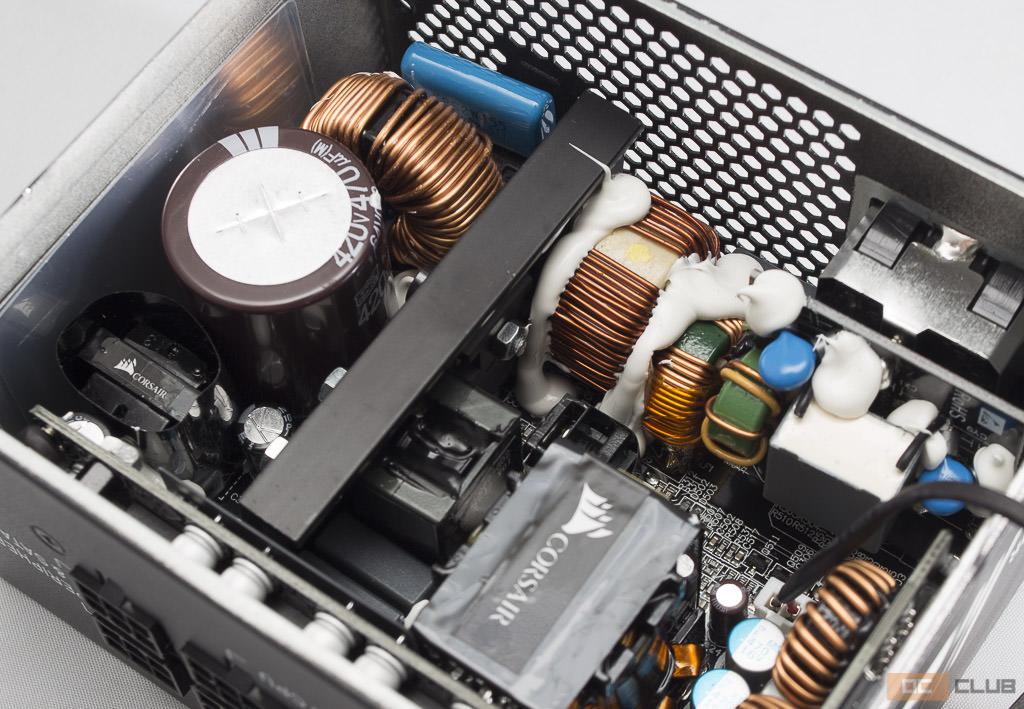

Внутри первым делом замечаешь высокое качество пайки. Такое неудивительно видеть на видеокарте или материнской плате (все-таки там почти все контактны на виду), но внутри блока питания, где это скрыто от глаз, зачастую экономят. В случае Corsair SF600 даже придраться не к чему.
Электронные компоненты, склонные к перегреву, охлаждаются одним небольшим алюминиевым радиатором. Он выглядит не очень внушающим, но, снова-таки, с учетом высочайшего КПД компоненты и нагреваются не сильно.
Входной, самый ёмкий, и самый важный конденсатор производства японской фирмы Nippon Chemi-Con, и имеет характеристики 420 В и 470 мкФ. 470 мкФ для 600 Вт – это приличная такая «банка», и он еще довольно выносливый. Конденсатор способен проработать как минимум 2000 часов при температуре 105 градусов. Вдумайтесь, 2000 часов, при температуре 100+.
Фильтр входящего напряжения и вовсе разделен на две части. Одна находится возле разъёма питания, а вторая уже на самой плате. Подробнее углубляться в схематику блока не будем и посмотрим на вентилятор.
Про вентилятор на самом деле есть, что рассказать. Он маркируется как Corsair NR092L, и имеет диаметр 92 мм. На самом деле 92 мм для SFX форм-фактора – это вполне достойно уважения. Обычно там «карлсоны» на 80 мм устанавливают.

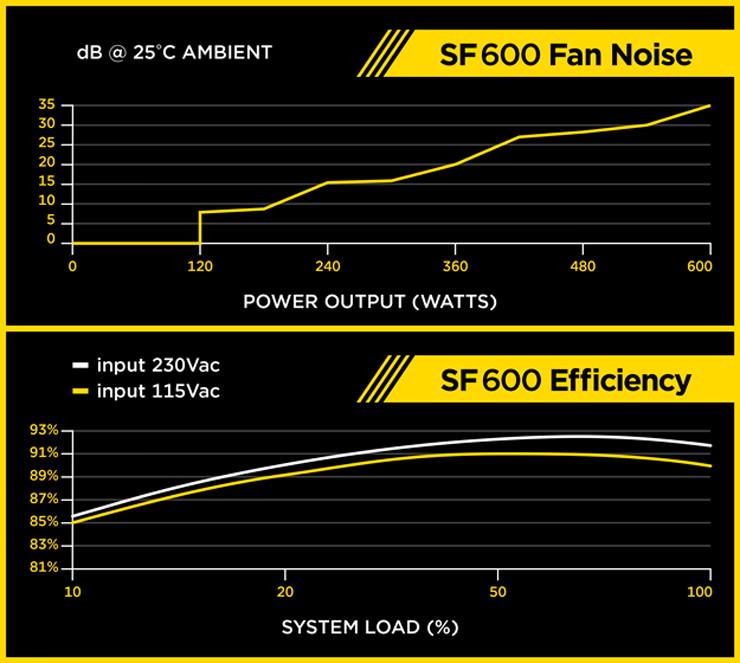

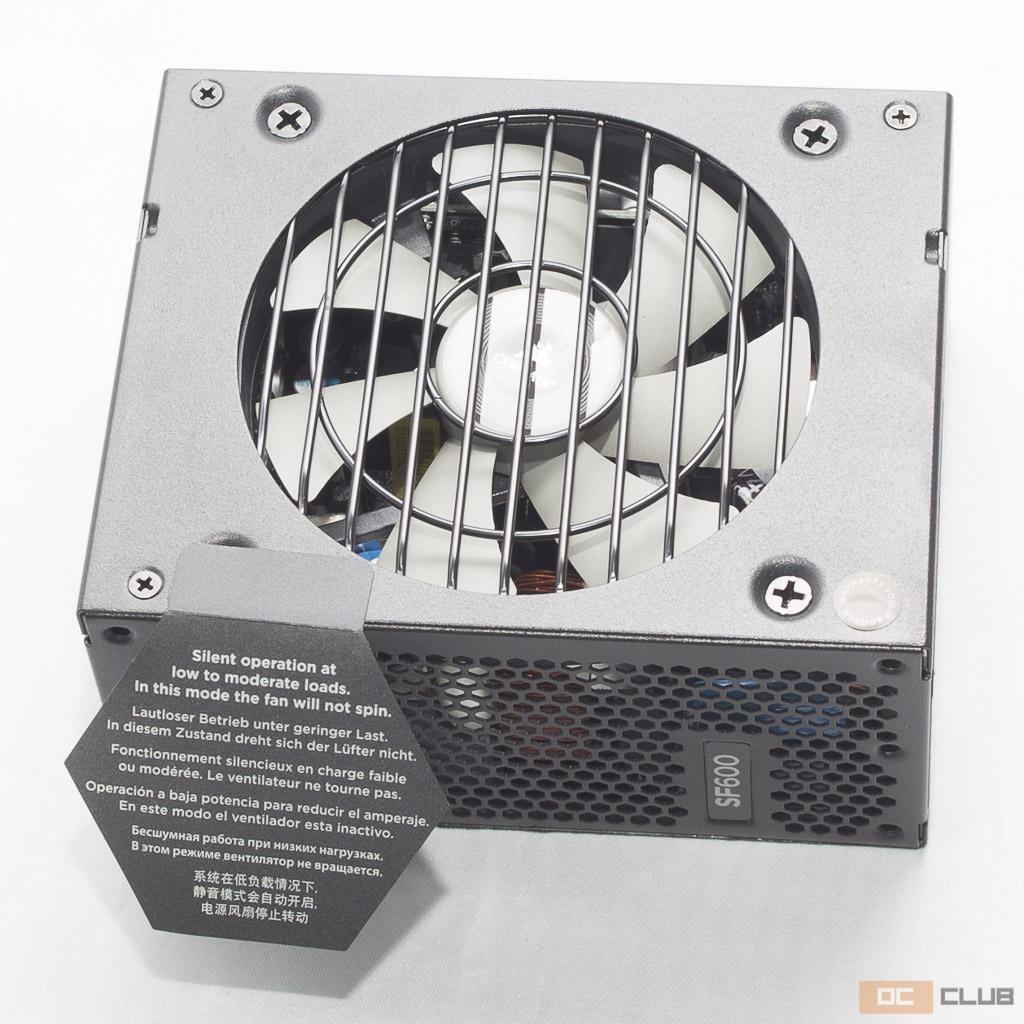

При нагрузке менее 120 Вт вентилятор полностью останавливается, и в целом до 400 Вт блок можно назвать бесшумным. После 400 Вт уровень шума умеренный, ну и не будем забывать, что это SFX.
Тестирование
К тестированию Corsair SF600 я подошел со всей серьезностью. И сейчас расскажу историю я клевую вам. Во-первых, было выявлено что он таки тянет двухчиповую видеокарту Radeon R9 295X2 c TDP в 500 Вт. На деле она может урабатывать до 600 Вт, 125 Вт из которых через PCI-Express слот (при положенных 75 Вт) за что её прозвали “PSU Killer”.
Общее потребление системы при этом составило 710 Вт из розетки. Я слегка был ошарашен =) но поскольку, если бы блок сгорел, то в Corsair бы не сильно расстроились, и дали нам другой, были решено оставить его на минут 10 поработать.
10 минут Corsair SF600 честно выдержал при температуре в комнате в 27 градусов. Бедолага грелся и шумел (хотя на фоне самой R9 295X2 его было слышно не очень сильно), но он выдержал 10 минут перезагрузки на 110 Вт. Ну пускай даже 100 Вт для ровного счета . Это, если что, на 17%.
Далее специализированным нагрузочным стендом было выявлено, что блок срабатывает по защите от перегрузки на примерно 810 Вт. Это 35% перегрузки!

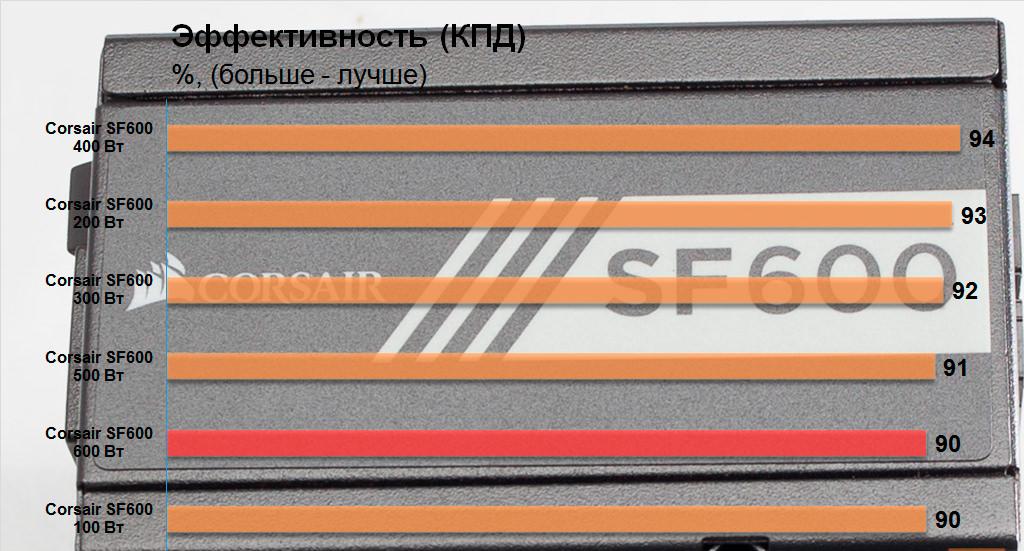

Теперь по поводу КПД. Corsair SF600 по спецификациям получил стандарт 80 PLUS Gold, что предполагает КПД не менее 92% при 50% нагрузке, и не менее 88% при 100% – это для при напряжении 230 В (считай 220 В). Однако это тот редкий случай, когда получаешь больше, чем заявлено.
Тестируемый блок при низкой нагрузке ожидаемо показывает меньший КПД, как и при максимальной. И в целом то Corsair SF600 вполне сравним по эффективности с блоками с сертификатами Platinum, но получение сертификата означает выполнение ВСЕХ норм на указанные проценты, а тут как минимум при 100% загрузке не дотянул 1% (на Platinum нужно 91% КПД при 100% нагрузки).
Выводы
Corsair SF600 – герой, и это действительно так. Даже сейчас на рынке мощных SFX-блоков питания найти можно мало, и вдвойне (втройне даже) сложнее это сделать на территории России и бывшего СНГ. Они конечно есть, но не в каждом городе, «не на каждом» углу купишь. Уж не популярен пока SFX формат.
В свою очередь Corsair SF600 (CP-9020105-NA) на 600 Вт, как Corsair SF450 на 450 Вт, можно легко и беспроблемно купить практически везде, и вот в нем прямо все ОК. Посудите сами, а какие здесь минусы? Отличная элементная база и общее высокое качество исполнения, ровная 12 В линия даже при полной загрузке, КПД даже чуть больше, чем заявлено (это практически Platinum), полностью модульный и достаточно тихий блок, и он держит перегрузку в 35% (810 Вт). В завершение, на него дают 7 лет гарантии, что как бы сразу внушает доверие.
Я честно признаться слабо представляю, что можно в корпус под SFX-блок «зарядить» на 600 Вт. Настоящих 600 Вт. Вероятно, предпочтительнее будет взять SF450 на 450 Вт мощности, но они оба в любом случае строго рекомендованы к покупке.
Господа инженера компании Corsair, снимаю шляпу, ваш продукт заслуживает высочайшей похвалы.
Плюсы:
- 7 лет гарантии;
- Держит перегрузку до 810 Вт;
- Хорошая коробка и приличный комплект;
- КПД даже выше заявленного;
- Большая мощность (как для SFX);
- Полностью модульный;
- Длинные, качественные провода;
- Приличное количество разъёмов (как для SFX);
- Качественная элементная база.
Минусы:
- Идеален.
