Обзор материнской платы ASUS Crosshair V Formula. Гонка за 7 ГГц.

Материнские платы ASUS серии Republic of Gamers зарекомендовали себя на рынке, как качественные и производительные материнские платы для геймеров, энтузиастов и оверклокеров. Сменилось целых пять поколений материнских плат линейки ROG для платформы AMD, и сегодня мы хотим вам представить пятый продукт серии – ASUS Crosshair V Formula. Материнская плата ASUS Crocchair V Formula основана на новейшем наборе системной логики AMD 990FX + SB950. Данная платформа в первую очередь предназначена для работы с грядущим поколением процессоров AMD Bulldozer. Но в преддверии анонса процессоров все производители выпустили новые платы на рынок раньше запуска процессоров, позволив пользователям уже обзавестись новинками.

Спецификации

Технические характеристики ASUS Crosshair V Formula представлены в таблице:

CPU

AMD AM3+ FX™ / Phenom™ II / Athlon™ II / Sempron™ 100 Series Processors;
Supports AM3+ 32 nm CPU;
Supports CPU up to 8 cores;
Supports CPU up to 140 W;
AMD Cool 'n' Quiet™ Technology.

Chipset

AMD 990FX + SB950.

Memory

4 x DIMM, Max. 32 GB, DDR3 2133 (O.C.) / 2000 (O.C.) / 1800 (O.C.) / 1600 / 1333 / 1066 Hz ECC, Non-ECC, Un-buffered Memory;
Dual Channel Memory Architecture;
* Refer to www.asus.com or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to OS limitation, when installing total memory of 4 GB capacity or more, Windows® 32-bit operation system may only recognize less than 3 GB. Install a 64-bit Windows® OS when you want to install 4 GB or more memory on the motherboard.

Multi-GPU Support

Supports NVIDIA® 3-Way SLI™ Technology;
Supports AMD 3-Way CrossFireX™ Technology.

Expansion Slots

3 x PCIe 2.0 x16 (dual x16 or x16, x8, x8);
1 x PCIe 2.0 x16 (x4 mode);
1 x PCIe 2.0 x1;
1 x PCI.

Storage

AMD SB950 controller:
6 x SATA 6Gb/s port(s), red;
Support Raid 0, 1, 5, 10;
ASMedia® ASM1061 controller:
1 x SATA 6Gb/s port(s), red;
1 x eSATA 6Gb/s port(s), red.

LAN

Intel®, 1 x Gigabit LAN Controller.

Audio

SupremeFX X-Fi 2 built-in 8-Channel High Definition Audio CODEC;
Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking;
Audio Feature:
X-Fi® Xtreme Fidelity™;
EAX® Advanced™ HD 5.0;
THX® TruStudio PRO™;
Creative ALchemy;
Blu-ray audio layer Content Protection;
Optical S/PDIF out port(s) at back panel.

USB Ports

ASMedia® USB 3.0 controller:
6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board);
AMD SB950 controller:
12 x USB 2.0 port(s) (8 at back panel, black+white, 4 at mid-board).

Overclocking Features

ROG Connect:
RC Diagram;
RC Remote;
RC Poster;
GPU TweakIt;
Extreme Engine Digi+:
8 + 2 phase power design;
UEFI BIOS features:
ROG BIOS Print;
GPU.DIMM Post;
GameFirst;
iROG;
Extreme Tweaker;
Overclocking Protection:
COP EX (Component Overheat Protection EX);
Voltiminder LED;
ASUS C.P.R.(CPU Parameter Recall).

Special Features

ASUS TPU:
CPU Level UP;
Core Unlocker;
ASUS Exclusive Features:
MemOK!;
AI Charger+;
ASUS Quiet Thermal Solution:
ASUS Fan Xpert;
ASUS EZ DIY:
ASUS Q-Shield;
ASUS O.C. Profile;
ASUS EZ Flash 2;
ASUS MyLogo 3;
ASUS Q-Design:
ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED);
ASUS Q-Connector.

Back I/O Ports

1 x PS/2 keyboard/mouse combo port(s);
1 x eSATA 6Gb/s;
1 x LAN (RJ45) port(s);
4 x USB 3.0;
8 x USB 2.0 (white port can be switched to ROG Connect);
1 x Optical S/PDIF out;
6 x Audio jack(s);
1 x Clear CMOS button(s).

Internal I/O Ports

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s);
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s);
7 x SATA 6Gb/s connector(s);
2 x CPU Fan connector(s);
3 x Chassis Fan connector(s);
3 x Optional Fan connector(s);
1 x S/PDIF out header(s);
1 x 24-pin EATX Power connector(s);
1 x 8-pin ATX 12V Power connector(s);
1 x 4-pin ATX 12V Power connector(s);
1 x Front panel audio connector(s) (AAFP);
1 x System panel(s);
8 x ProbeIt Measurement Points;
3 x Thermal sensor connector(s);
1 x En/Dis-able Clr CMOS header(s);
1 x EZ Plug connector(s) (4-pin Molex power connector);
1 x Power-on button(s);
1 x Reset button(s);
1 x CPU Level Up button(s);
1 x ROG Connect switch(es);
1 x Go Button(s).

Accessories

User's manual;
I/O Shield;
6 x SATA 6Gb/s cable(s);
1 x 3-Way SLI bridge(s);
1 x SLI bridge(s);
1 x CrossFire cable(s);
1 x Q-connector(s) (2 in 1);
1 x ROG Connect cable(s);
1 x Cable ties pack(s);
1 x ROG theme label(s);
1 x 12 in 1 ROG Cable Label(s).

BIOS

32 Mb Flash ROM, UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a, Multi-Language BIOS.

Support Disc

Drivers;
Sound Blaster® X-Fi 2 Utility;
Kaspersky® Anti-Virus;
DAEMON Tools Pro Standard;
ROG CPU-Z;
ASUS Utilities.

Form Factor

ATX Form Factor;
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ).

Упаковка и комплектация

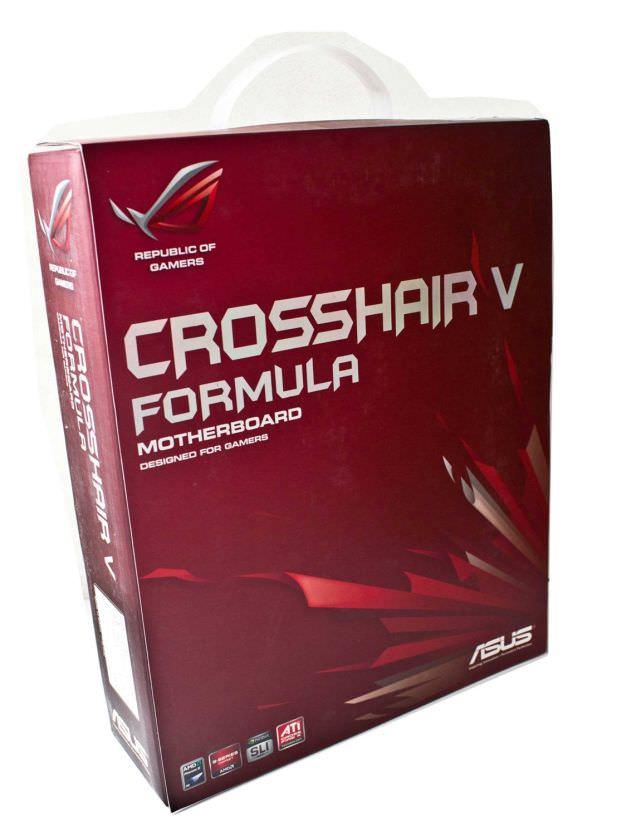

Упаковка ASUS Crosshair V Formula повторяет своим дизайном предыдущие продукты серии ROG. Ставшие фирменными красно-бордовые цвета и расходящиеся от угла лучи, скрывают за картонной коробкой саму плату.

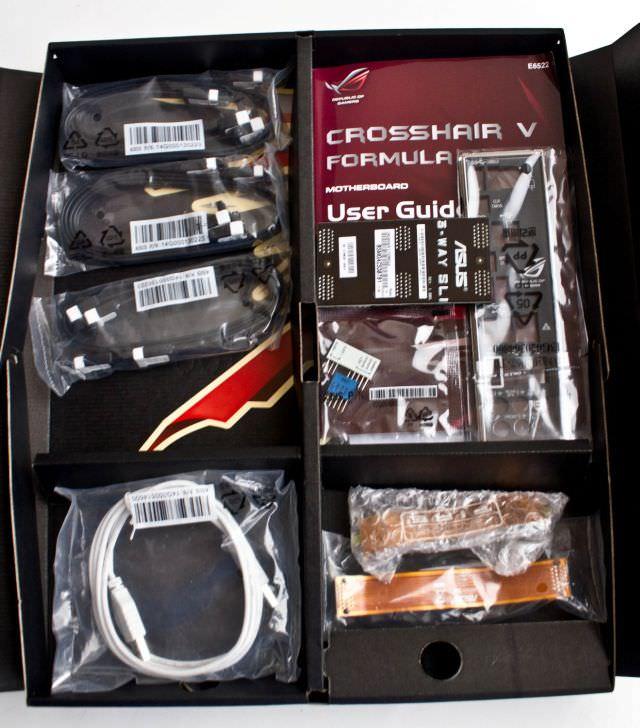

Как водится, материнские платы серии ROG имеют богатую комплектацию, Crosshair V Formula не исключение:

  • подробное руководство пользователя на английском;
  • краткая инструкция по быстрой установке на 14 языках, в том числе и русском;
  • диск с драйверами и программным обеспечением;
  • заглушка для задней стенки корпуса (I/O Shield);
  • шесть кабелей SATA 6 Гбит/с;
  • один USB 2.0 кабель для ROG Connect;
  • набор стяжек для проводов;
  • наклейка логотип ASUS ROG;
  • набор наклеек для кабелей;
  • SLI-мост для объединения двух видеокарт NVIDIA;
  • SLI-мост для объединения трех видеокарт NVIDIA;
  • CrossFire-мост для объединения двух видеокарт AMD;
  • два переходника ASUS Q-Connector для быстрого соединения индикаторов и кнопок корпуса с разъемами на материнской плате.






Дизайн и возможности

Материнская плата ASUS Crosshair V Formula соответствует форм-фактору ATX и имеет размеры: 305 мм в длину и 244 мм в ширину.

Crosshair пятого поколения получил процессорный разъем Socket AM3+, совместимый с современными процессорами поколений Phenom II, Athlon II, Sempron. Но главная изюминка платы в поддержке AMD Bulldozer.

Под оперативную память плата получила четыре разъема 240-pin DDR3. Максимальный объем одного модуля, который поддерживает Crosshair V Formula, равняется 8 Гбайт. Теоретически, при заполнении всех четырех слотов памяти максимальный объем составит 32 Гбайт. Поддерживаются частоты памяти от стандартных 1066/1333/1600 до разогнанных 1866/2000/2133. Добиться частот памяти выше 2 ГГц удастся лишь с процессорами AMD Bulldozer, имеющих другой контроллер памяти. С процессорами предыдущих поколений придется ограничиться отметкой 1900 МГц.

Для фанатов процессоров AMD и видеокарт NVIDIA с выходом чипсета AMD 990FX вернулась давно забытая возможность создания SLI-массивов из нескольких видеокарт AMD. Поддерживается как привычный режим SLI, так и Triple-SLI из трех карточек. Не забыл производитель и о видеокартах компании AMD – поддерживается CrossFire из двух видеокарт.

При использовании двух видеокарт рекомендуется использовать слоты расширения 1 и 3 по счету от процессорного разъема. Именно они представляют собой полноценный PCI Express x16. Второй разъем получил только восемь линий PCI-E, а четвертый и вовсе – четыре.

Южный мост SB950 принес немного радости и фанатам новомодных интерфейсов. Так, теперь собственными силами материнская плата позволяет реализовать шесть разъемов SATA 6 Гбит/с. Отдельно стоящий красный разъем SATA также относится к SATA III, но он реализован с помощью контроллера ASMedia.

На заднюю панель материнской платы выведены следующие интерфейсы:

  • PS/2 совмещенный порт клавиатуры/мыши;
  • восемь разъемов USB 2.0, один из них совмещенный для ROG Connect;
  • один порта eSATA;
  • четыре порта USB 3.0;
  • один разъем Gigabit Ethernet;
  • оптический выход S/PDIF;
  • кнопка сброса CMOS;
  • 6 входов/выходов 3.5-мм mini-jack 7.1-канального HD-аудиокодека.

Об оверклокерских возможностях платы нам говорит наличие кнопок включения, перезагрузки и автоматического разгона системы. К сожалению, на ASUS Crosshair V Formula отсутствует индикатор POST-кодов, что несколько усложняет оверклокерам жизнь.

Наклейка X-Fi 2 SupremeFX говорит о наличии качественного встроенного звука на плате, который придется явно по душе любителям современных игр.

Система питания

Питание материнской платы ASUS Crosshair V Formula соответствует новым стандартам процессоров AMD Bulldozer. На плате присутствует привычный для питания процессоров разъем 8-pin.

Но для нового поколения процессоров AMD такого типа питания будет мало, поэтому на плате появился ещё один разъем 4-pin.

Помимо этого обеспечивать дополнительное питания слотам расширения PCI Express призван разъем Molex. Рядом с них находится переключатель для включения/выключения функции ASUS ROG Connect.

В целом система питания платы выполнена на очень высоком уровне. Элементная база оснащена только твердотельными конденсаторами, а 10 фаз питания процессора позволят обеспечить стабильный разгон даже при экстремальном охлаждении. В этом мы чуть позже удостоверимся.

Система охлаждения

Система охлаждения материнских плата на чипсете AMD 990FX несколько усложнилась, радиатор мосфетов стал более массивным. Видимо, это связано с повышенным тепловыделением элементов питания при работе с процессорами AMD Bulldozer. C нынешним поколением процессоров AMD радиатор остается еле теплым.

Радиатор южного моста напоминает нам о принадлежности платы к серии Republic of Gamers логотипом компании. Высота радиатора подобрана таким образом, чтобы не мешать установке полноразмерных видеокарт.






Тестовая конфигурация

Для тестирования материнской платы был собран открытый стенд с такой конфигурацией:

  • Процессор AMD Phenom II X4 975 (Deneb), rev. C3, 3600 МГц;
  • Материнская плата ASUS Crosshair V Formula (BIOS 0404);
  • Оперативная память GEIL Enhance Plus 1750 МГц CL9-9-9-28, 1,5 В 2x2048 Мбайт;
  • Видеокарта ASUS GeForce GTX 570;
  • Накопитель Seagate Momentus XT, 500 Гбайт, SATA 3 Гбит/с;
  • Блок питания Antec High Current Pro 1200W, 1200 Ватт;
  • Термоспаста КПТ-8;
  • Воздушное охлаждение процессора Gelid Solutions Tranquillo, Socket AM3.
  • Операционная система Windows 7 Ultimate SP1 x86.



Для тестирования материнской платы с охлаждением процессора жидким азотом были использованы

  • Азотный стакан LN2 DeDaL MiniGun rev. 2.0;
  • Термопаста Gelid Solutions GC-Extreme;
  • Corsair Dominatror GTX3 2400 МГц CL9-11-9-27, 1,65 В 1x2048 Мбайт;
  • Термометр Fluke 54II.

Результаты тестирования

Добиться абсолютной стабильности процессора удалось на частоте 4063 МГц. Для проведения замеров производительности частота процессора была снижена до 4 ГГц.

3DMark11 – 5365 marks

3DMark Vantage – 18819 marks

3DMark06 – 21173 marks

3DMark05 – 27296 marks

3DMark03 - 83663

Unigine Heaven – 1239.368 marks

Super Pi 1M – 17.316 секунд

Super Pi 32M – 17 минут 21.223 секунд

PiFast – 27.16 секунд

CineBench – 4.42 pts

MaxxMem – 602.8 marks

AIDA Cashe & Memory Benchmark

Read – 10062 Мбайт/с

Write – 8678 Мбайт/с

Copy – 12411 Мбайт/с

wPrime 32M – 9.841 секунд

wPrime 1024M – 311.575 секунд

По результатам тестирования материнская плата демонстрирует адекватную производительность по сравнению с материнскими платами предыдущих поколений. Но чипсет AMD 990FX полностью раскроется только при использование его в связке с процессорами AMD Bulldozer, анонс которых намечен на 19 сентября 2011 года.

А пока давайте посмотрим на что способна материнская плата в экстремальном разгоне.

Процессор AMD Phenom II X4 975 удалось разогнать до частоты 7016 МГц. Ссылка валидации CPU-Z http://valid.canardpc.com/show_oc.php?id=1931895. При напряжении 1,92 В удалось покорить рубеж в 7 ГГц.

Заключение

ASUS Crosshair V Formula – несомненно одна из лучших материнских плат для платформы AMD. Качественная элементная база, широкие возможности BIOS, внешний вид и дизайн – все выполнено по высшему разряду. А результаты экстремального разгона только лишь подтверждают все вышеозвученное. Данную плату можно рекомендовать к покупке как заядлым геймерам и энтузиастам, так и профессиональным оверклокерам для покорения мировых рекордов.

По итогам тестирования материнская плата ASUS Crosshair V Formula получает награду «Выбор редакции».
