Обзор материнской платы MSI Z890 Godlike: На все бабки

Материнские платы бывают разных форматов, размеров и ценовых категорий. За последние годы, и особенно в рамках последнего поколения процессоров Intel, мы оценили множество моделей — от Mini-ITX до E-ATX, от бюджетных вариантов до премиальных, стоимостью свыше $1000. Сегодня же мы рассмотрим флагманскую модель, которая попадает в самую высокую ценовую категорию — MSI MEG Z890 Godlike. Стоимость этой платы составляет $1,329, и это, пожалуй, самая дорогая материнская плата для потребителей, о которой я когда-либо слышал. Этот флагман имеет все самые передовые компоненты и выделяется роскошным внешним видом, что делает её идеальным выбором для построения демонстрационного компьютера.

Что касается железа, то тут вы получите всё самое лучшее: самая мощная система питания для платформы, поддержка 10 GbE и Wi-Fi 7, премиальное аудио с интегрированным ЦАП, обширные возможности для хранения с восемью разъёмами M.2 (включая M.2 Xpander-z Slider Gen 5), карта Thunderbolt 5 и EZ Control Hub для управления вентиляторами и подсветкой. Если внимательно изучить дополнительные характеристики, можно заметить, что тут есть буквально всё, что только можно было бы ожидать. Кроме того, вы получаете обновлённый Click BIOS X от MSI и несколько удобных функций, таких как EZ Link и Ai Overclocking.

Ниже мы подробно рассмотрим характеристики платы и выясним, заслуживает ли она место в нашем списке лучших материнских плат. Но перед тем как перейти к тестам и детальному анализу, предлагаем ознакомиться с официальными характеристиками, приведёнными на сайте MSI.

Что внутри коробки…

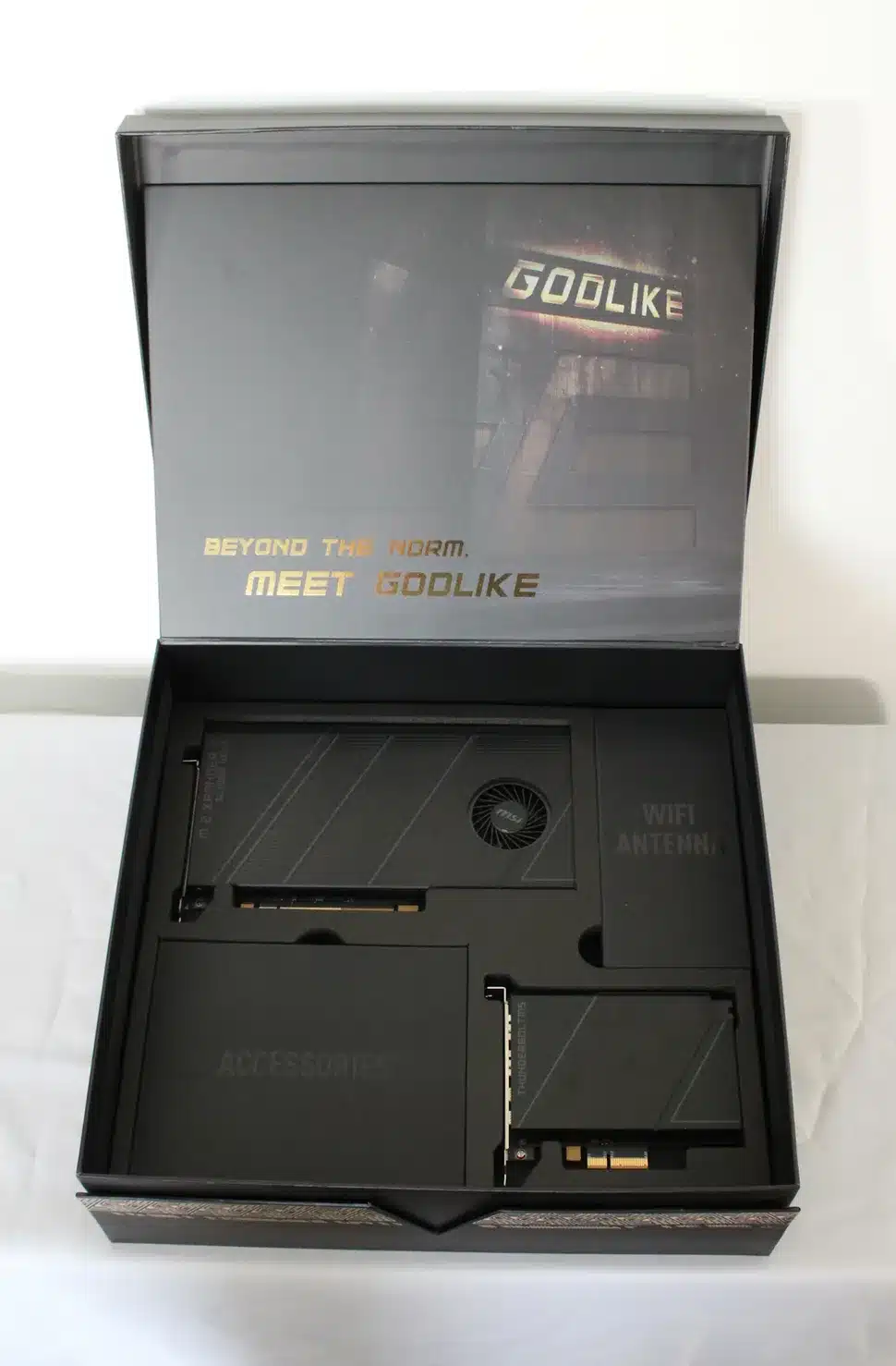

Внутри большой коробки с материнской платой вас ждёт множество дополнительных аксессуаров. Некоторые из них, такие как карта M.2 Xpander-z Slider Gen5, Thunderbolt 5 и антенна Wi-Fi, удобно размещены в защитной пенке. Остальные предметы — кабели, наклейки, руководства и прочее — аккуратно упакованы в отдельную коробку.

Комплектация включает:

• Карта M.2 Xpander-z Slider Gen5 AIC

• Карта Thunderbolt 5 AIC

• EZ Control Hub

• USB-накопитель с драйверами

• Антенна EZ Wi-Fi

• Удалитель EZ M.2 Clips II

• Кабель ARGB G2 расширения (1 к 3)

• Кабель RGB расширения (1 к 1)

• Кабель EZ Conn (V2) (1 к 3)

• Кабель EZ Link

• SATA-кабель питания для EZ Control Hub

• Кабель управления вентиляторами для карты M.2 Xpander

• Кабель для подключения Thunderbolt 5

• Кабель для подключения передней панели EZ

• (4) SATA-кабеля

• (2) термисторных кабеля

• Термопрокладки для карты M.2 Xpander

• Набор винтов и стойок для M.2

• Набор винтов для EZ Control Hub

• Кабельные наклейки

• Листовка/руководство по установке/регуляторное уведомление ЕС



  Дизайн MSI Z890 Godlike

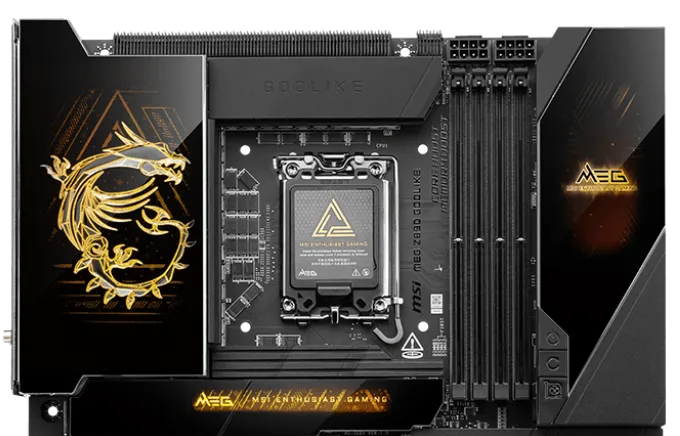

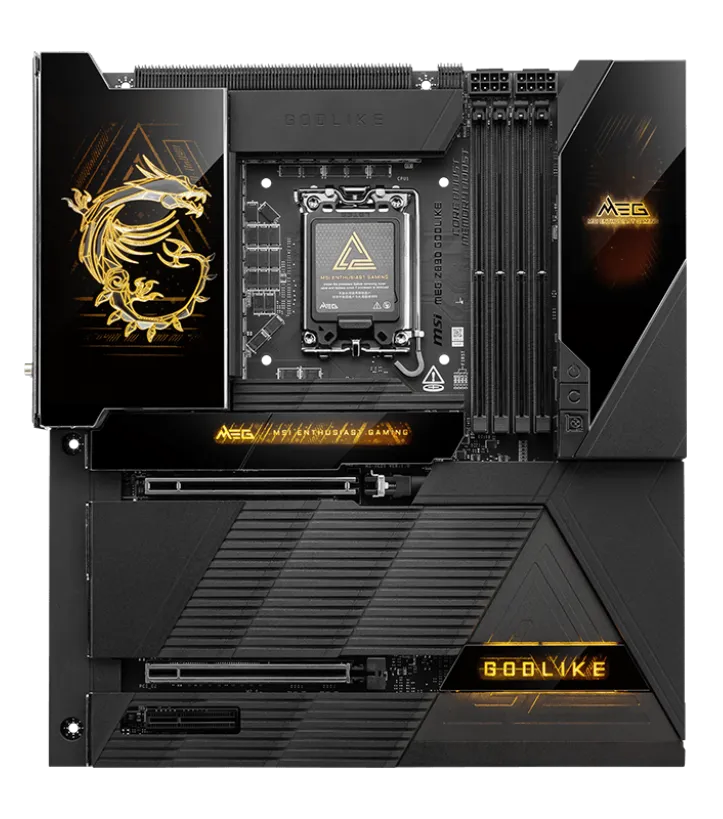

  MSI Z890 Godlike однозначно выглядит как флагманская материнская плата. Почти вся поверхность 10-слойного PCB в матовом черном цвете покрыта экранами, радиаторами и EZ Bridge. На радиаторе VRM расположена одна из трех RGB-функций — MSI Dragon. На верхней части EZ Bridge находится 3,99-дюймовый цветной TFT-дисплей, который отображает различные параметры, включая мониторинг аппаратных ресурсов в реальном времени, статус обновления BIOS и отображение часов. Также есть возможность персонализировать экран, добавив ваше изображение.

  Нижняя часть платы покрыта плоскими радиаторами с порошковым покрытием, с канавками для улучшенной теплоотдачи. Верхний радиатор M.2 и чипсет также имеют RGB-подсветку. В целом, плата создает ощущение премиальности, а её полностью черный внешний вид идеально впишется в большинство сборок, в то время как функция Dynamic Dashboard III выделяет её среди других моделей.

  Если обратить внимание на верхнюю часть платы, можно четко увидеть RGB-элементы и радиатор VRM, который имеет волнообразную конструкцию ребер и прямое касание кросс-трубки. Этот дизайн, отчасти, является частью Frozr-решения, которое включает также заднюю панель, термопрокладки и другие компоненты. Радиатор имеет достаточную массу и площадь для поддержания низкой температуры даже при максимальной нагрузке, независимо от того, какой процессор или оверклокинг используется.

  Справа от сокета процессора расположены четыре слота для оперативной памяти с механизмом блокировки только с нижней стороны. MSI заявляет поддержку до 256 ГБ DDR5 RAM с частотами до 9200+ МТ/с. Во время тестирования наша память DDR5-8200 функционировала без проблем, и я уверен, что плата достигнет заявленных скоростей с подходящими модулями и чипом.

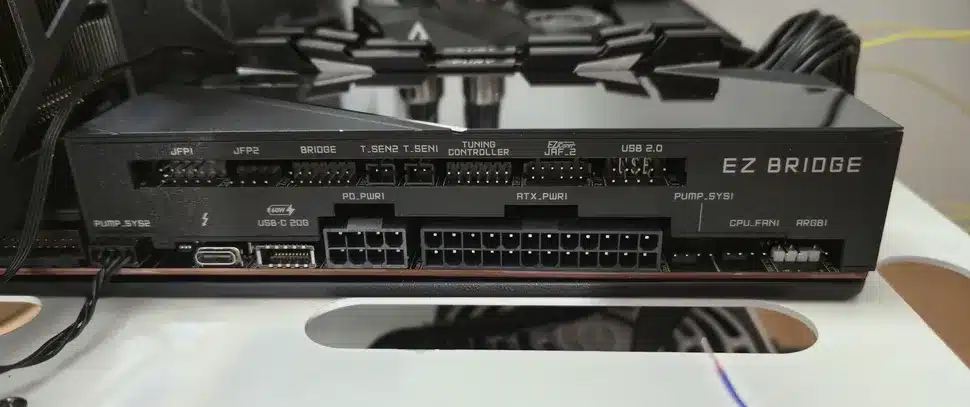

  EZ Bridge от MSI объединяет несколько разъемов и соединителей в одном месте. Все разъемы сосредоточены на одной стороне, что позволяет аккуратно расположить кабели, избегая их разброса по всей плате. На верхней части находятся два разъема для подключения передней панели, соединение с хабом, два 2-пиновых термисторных разъема, разъем для контроллера настройки, разъем EZConn и USB 2.0 разъем. В нижней части расположены три разъема для вентиляторов, разъемы для подключения питания ATX и PD Power (до 60 Вт для платы), 20 Гбит/с разъем USB Type-C для передней панели и дополнительный разъем Type-C для поддержки Thunderbolt 4 на передней панели.

  Для большинства пользователей трех разъемов для вентиляторов будет недостаточно, однако MSI включает EZ Control Hub, который добавляет семь дополнительных разъемов для вентиляторов, один разъем для датчика потока воды 3-pin, два 3-pin разъема для ARGB и один 4-pin разъем для RGB. Разъемы для вентиляторов Sys обеспечивают выход 1А/12Вт, для CPU Fan — 2А/24Вт, а два разъема для помпы — по 3А/36Вт каждый. Если вам не хватает мощности или разъемов, возможно, стоит пересмотреть свои потребности. EZ Bridge от MSI упрощает управление кабелями, объединяя множество разъемов на одной стороне материнской платы, что делает организацию соединений более удобной.

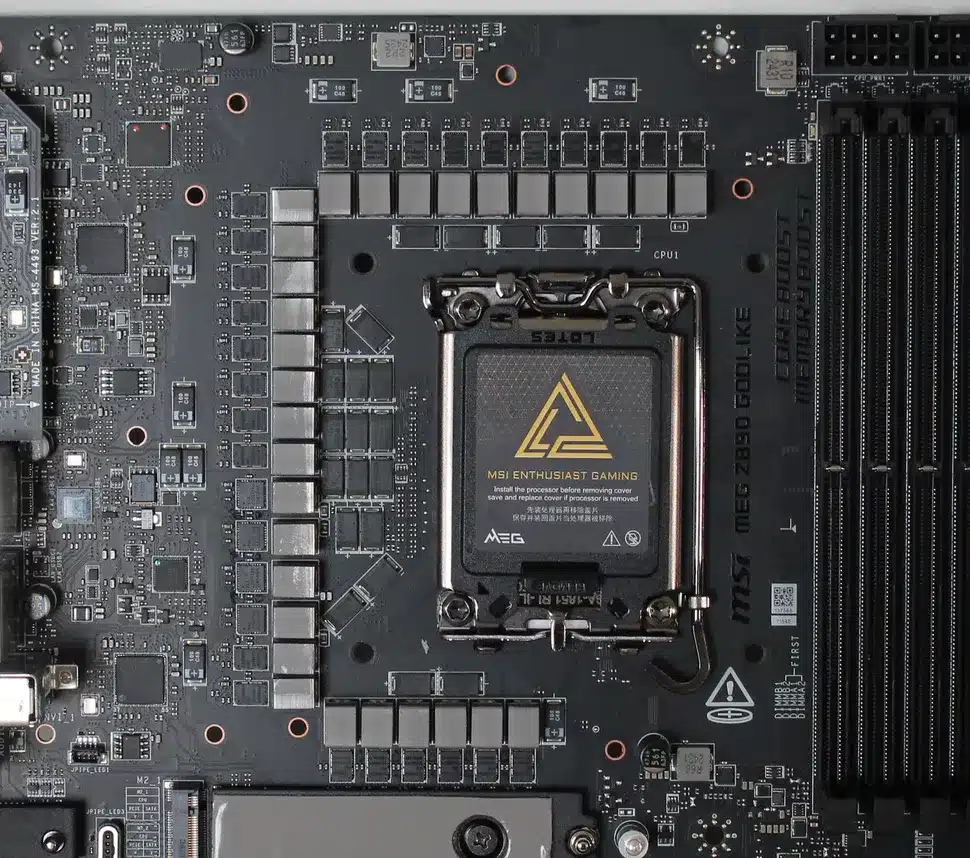

  Силовая часть платы — одна из ключевых особенностей Godlike. Плата оснащена 30 фазами питания, из которых 26 предназначены для Vcore. Питание поступает через два 8-пиновых разъема EPS и контроллер PWM Renesas RAA229131. Далее энергия распределяется между 26 MOSFET-ами Renesas R2209004 110A SPS в конфигурации Deut Rail. По подсчетам, на Vcore доступно 2860А — этого достаточно для любых оверклокинг-экспериментов, даже в условиях суб-амбентных температур. С этой платой вы сможете выжать все возможности из своего процессора.

  На нижней части платы, скрытая под металлическими экранами, находится флагманский аудиокодек Realtek ALC4082, поддерживаемый комбинированным ЦАП/HBA ESS9219Q. Это одно из лучших встроенных аудиорешений, которое уступает только звуковым картам с отдельным чипом.

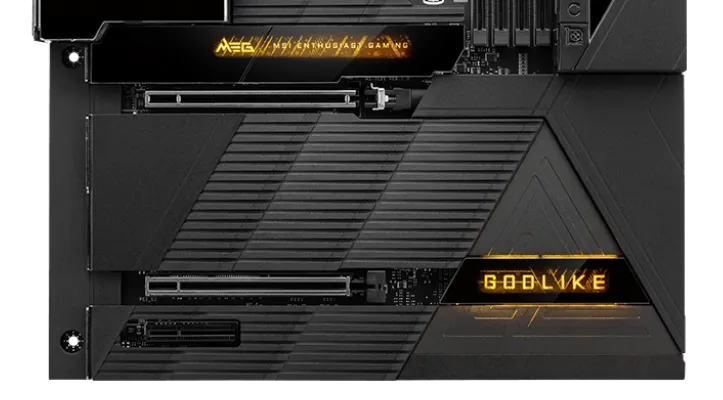

  В центре платы расположены два полноразмерных слота PCIe и один x4 слот. Верхние два слота усилены и поддерживают PCIe 5.0. Верхний слот поддерживает до PCIe 5.0 x16, а нижний — до x8. Когда используется нижний слот, верхний переключается на x8. При установке карты M.2 Xpander-x Slider Gen5 в этот слот его пропускная способность делится на 5.0 x4/x4. Если в M.2_6 установлен M.2-диск, второй слот работает на 5.0 x4. Конфигурацию линий можно настроить в BIOS (Advanced> PCIe Subsystem settings). Нижний x4 слот работает на скорости PCIe 4.0 и подключается напрямую через чипсет.

  Под радиаторами и одним «небольшим» радиатором скрываются шесть разъемов M.2. M.2_1 скрывается под RGB-радиатором и работает на PCIe 5.0 x4 (218 Гбит/с). M.2_2-5 работают на PCIe 4.0 x4 (64 Гбит/с), и M.2_5 поддерживает SATA-устройства. M.2_6 уникален, так как подключается через чипсет и процессор, работая на PCIe 5.0 x4. Если вам недостаточно этих шести разъемов M.2, в комплекте идет карта M.2 Xpander-z Slider Gen5 с двумя дополнительными разъемами PCIe 5.0 x4. Особенно мне нравится, что плата отделяет горячие PCIe 5.0 M.2, размещая второй слот не прямо под видеокартой.

  На правом краю платы расположены дополнительные разъемы, включая два 19-пиновых разъема USB 3.2 Gen 1 (5 Гбит/с) и еще один 6+2 пиновый разъем PCIe для дополнительного питания платы/PCIe.Рядом с этим расположены четыре порта SATA, разъем USB 2.0 и, наконец, аудиовыход для передней панели. Если вы задаетесь вопросом, где находятся некоторые другие порты, то, скорее всего, они расположены вдоль правого края.

  Хотя подавляющее большинство разъемов и соединений находятся вдоль правой стороны, несколько дополнительных разъемов и переключателей размещены вдоль нижнего края платы. Там можно найти такие компоненты, как разъем Thunderbolt 5, переключатели LED и BIOS, а также несколько для экстремального оверклокинга. Вот полный список, с лева направо:

  • Перемычки для сброса и питания

  • Разъем Thunderbolt 5

  • Переключатели Dashboard/LED/BIOS

  • Разъем TPM

  • Индикатор питания 1

  • Режим медленной работы / LN2

  • Батарея

  • Разъем для кнопки OC retry

  • Перемычка для безопасного запуска

  Задняя панель IO

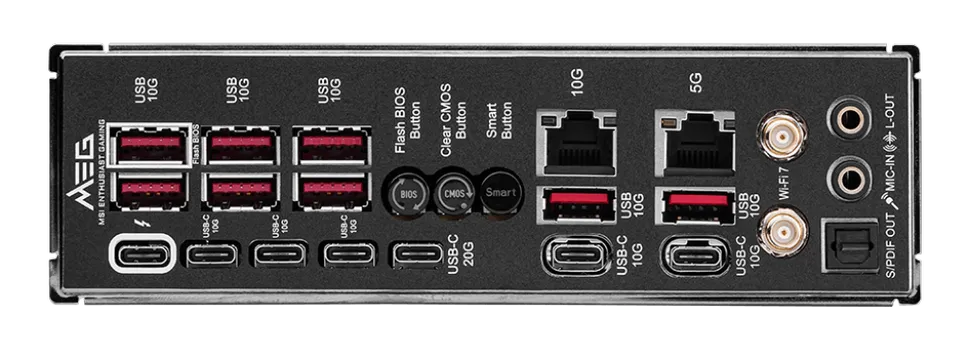

  При взгляде на заднюю панель первое, что бросается в глаза, — это обилие USB портов. Тут можно подключить практически любое устройство, включая быстрые порты Thunderbolt 4 (40 Гбит/с) Type-C. В центре находятся три удобных кнопки (Flash BIOS, Clear CMOS, Smart Button), порты Marvell 10 GbE и Killer 5 GbE, разъемы для антенн Killer Wi-Fi и, наконец, аудиовыход с 2-пиновым разъемом и SPDIF аудио.

  Хотя это и не часть задней панели IO, дополнительная карта Thunderbolt 5, которая идет в комплекте, добавляет ещё более быстрые порты на заднюю панель ПК. С пропускной способностью 160 Гбит/с (120/40) это один из самых быстрых портов. Два DisplayPort порта поддерживают несколько внешних дисплеев 8K и обеспечивают зарядку мощностью до 27 Вт. Чего-то не хватает?)
