В 2023 году, вскоре после запуска RTX 40-series, слухи об RTX Titan Ada набрали обороты. Предполагалось, что Nvidia готовит флагман выше RTX 4090. Однако релиз так и не состоялся, что лишь усилило миф вокруг этой видеокарты.
Со временем начали всплывать прототипы. Один из них оказался у известного оверклокера Романа «der8auer» Хартунга. Он уже публиковал бенчмарки карты ранее. Теперь же он полностью разобрал GPU и показал его внутреннее устройство.
Внешний дизайн: гигантский радиатор целиком

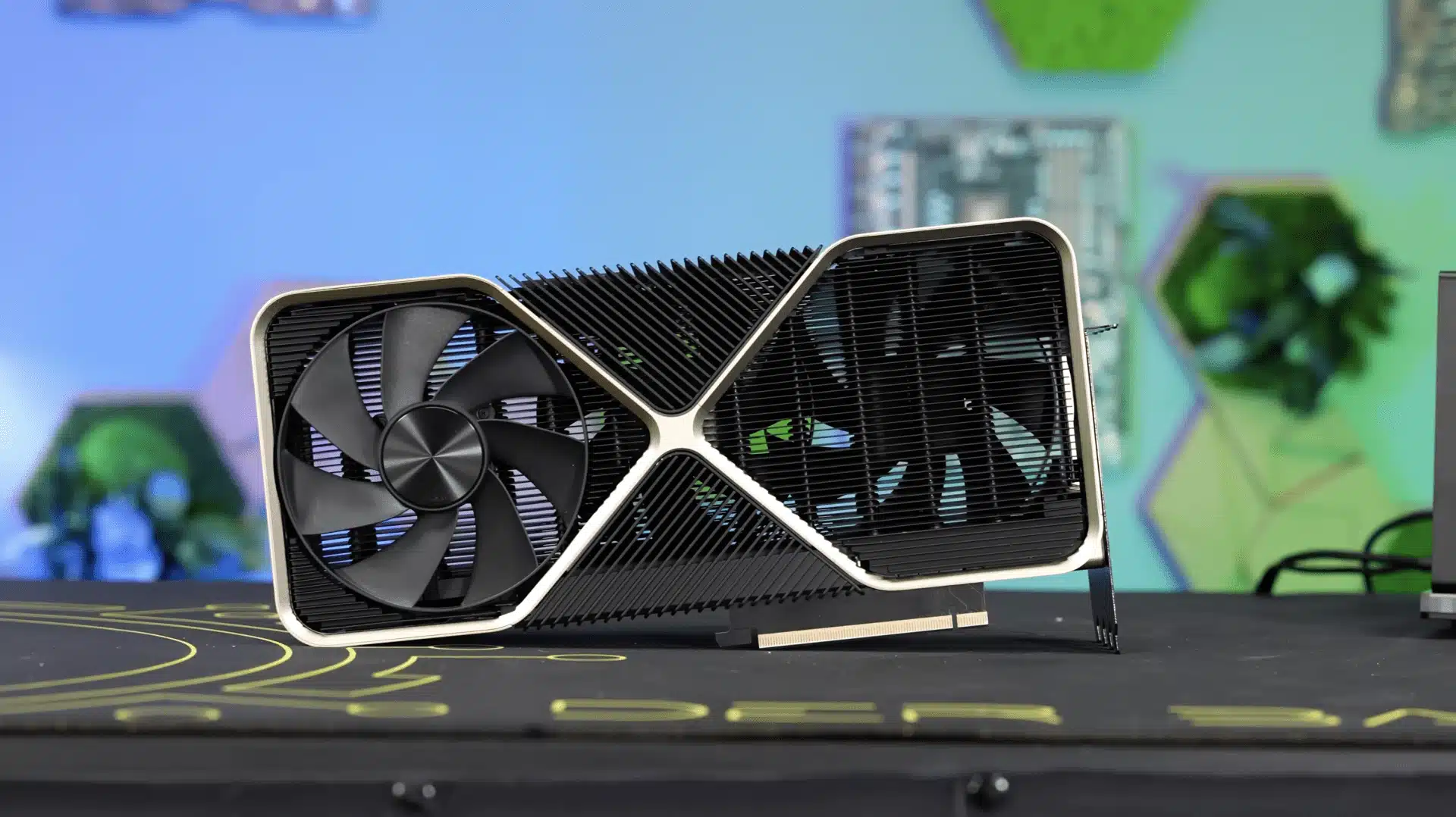

Снаружи карта напоминает Founders Edition, но в экстремальном исполнении. Вся оболочка выглядит как единый массивный радиатор. По конструкции она ближе к RTX 5090 FE, чем к обычным видеокартам.
Если посмотреть сверху, через карту можно буквально видеть насквозь. Классической платы поперёк корпуса здесь нет. Вместо этого используется боковое размещение PCB. По бокам радиатора установлены два крупных вентилятора. Кроме того, в центре скрывается третий, меньшего размера, заметный лишь под определёнными углами.
Der8auer отмечает, что для своего времени дизайн был бы крайне необычным. Более того, если бы карта вышла раньше RTX 5090, она выглядела бы по-настоящему революционно. В руках карта кажется комично огромной. Это полноценный четырёхслотовый монстр.
I/O и первый шаг к разборке
Размеры особенно заметны сзади. Там размещён вертикальный I/O-блок с тремя DisplayPort 1.4a и одним HDMI 2.1. В отличие от RTX 5090 FE, здесь разъёмы не вынесены на дочернюю плату. Они напрямую припаяны к основной плате.

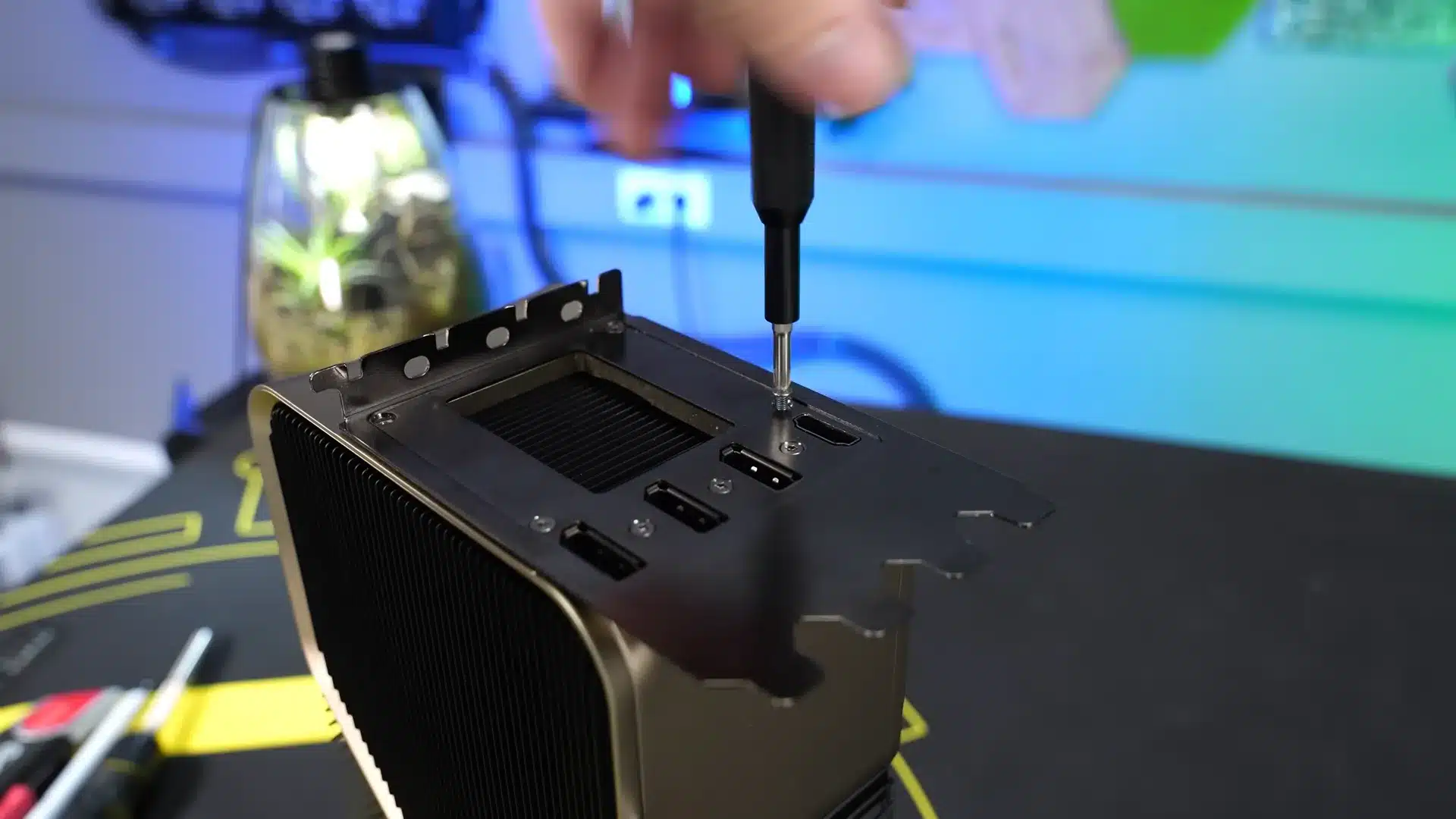

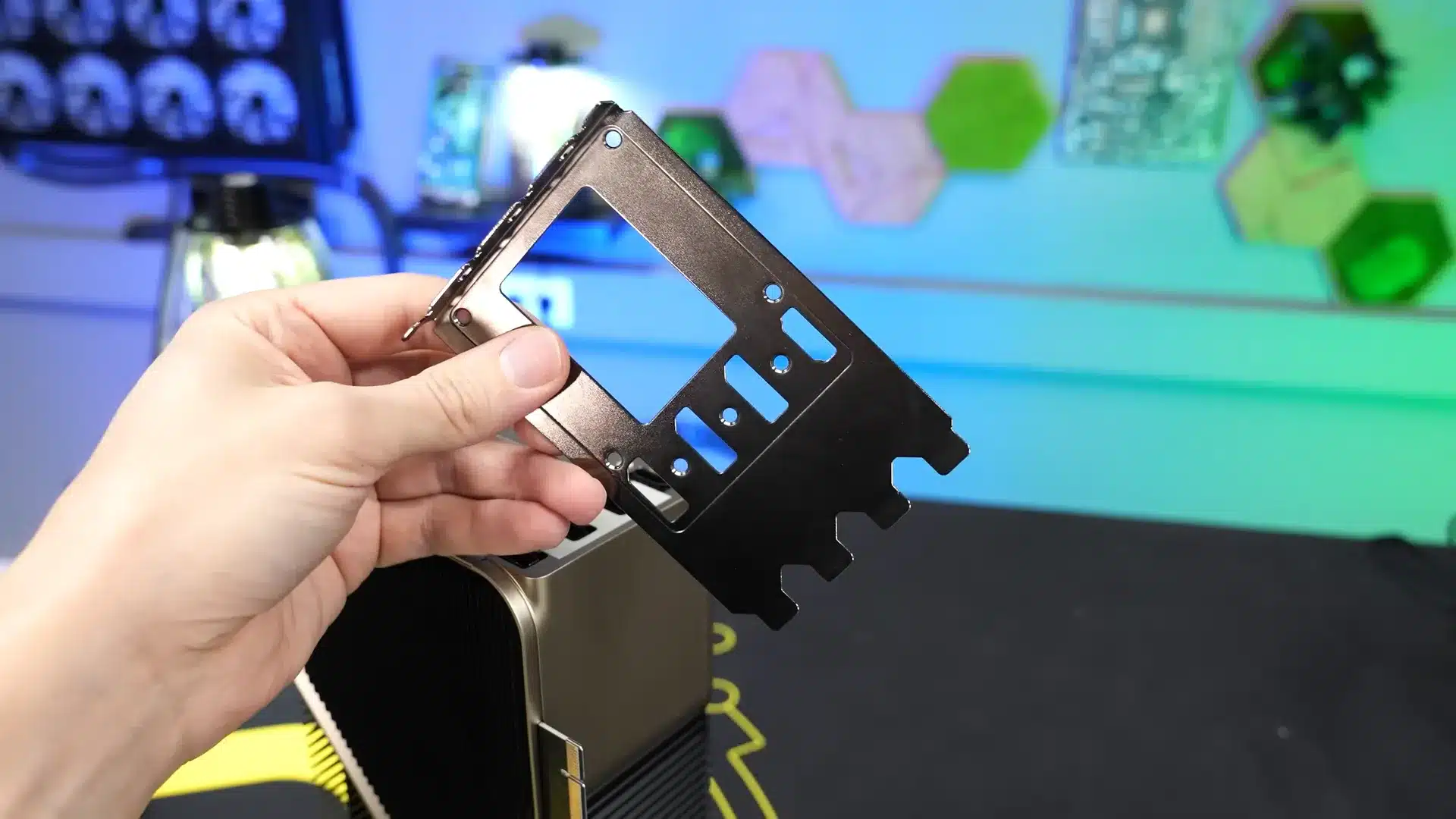

Разборка начинается именно с I/O-экрана. После его снятия становится видна линия стыка боковой панели. Der8auer аккуратно поддевает её отвёрткой и отделяет от корпуса.

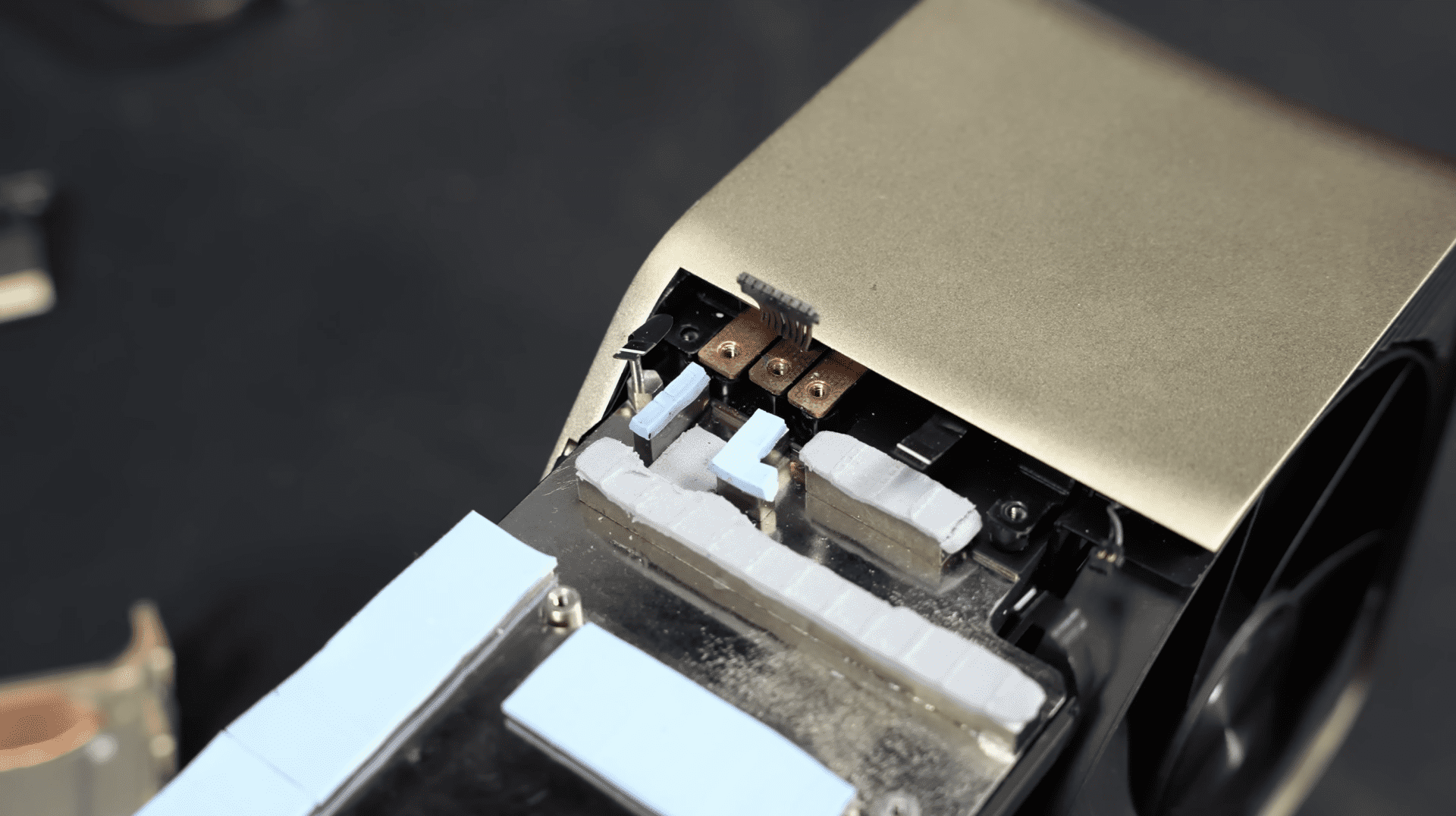

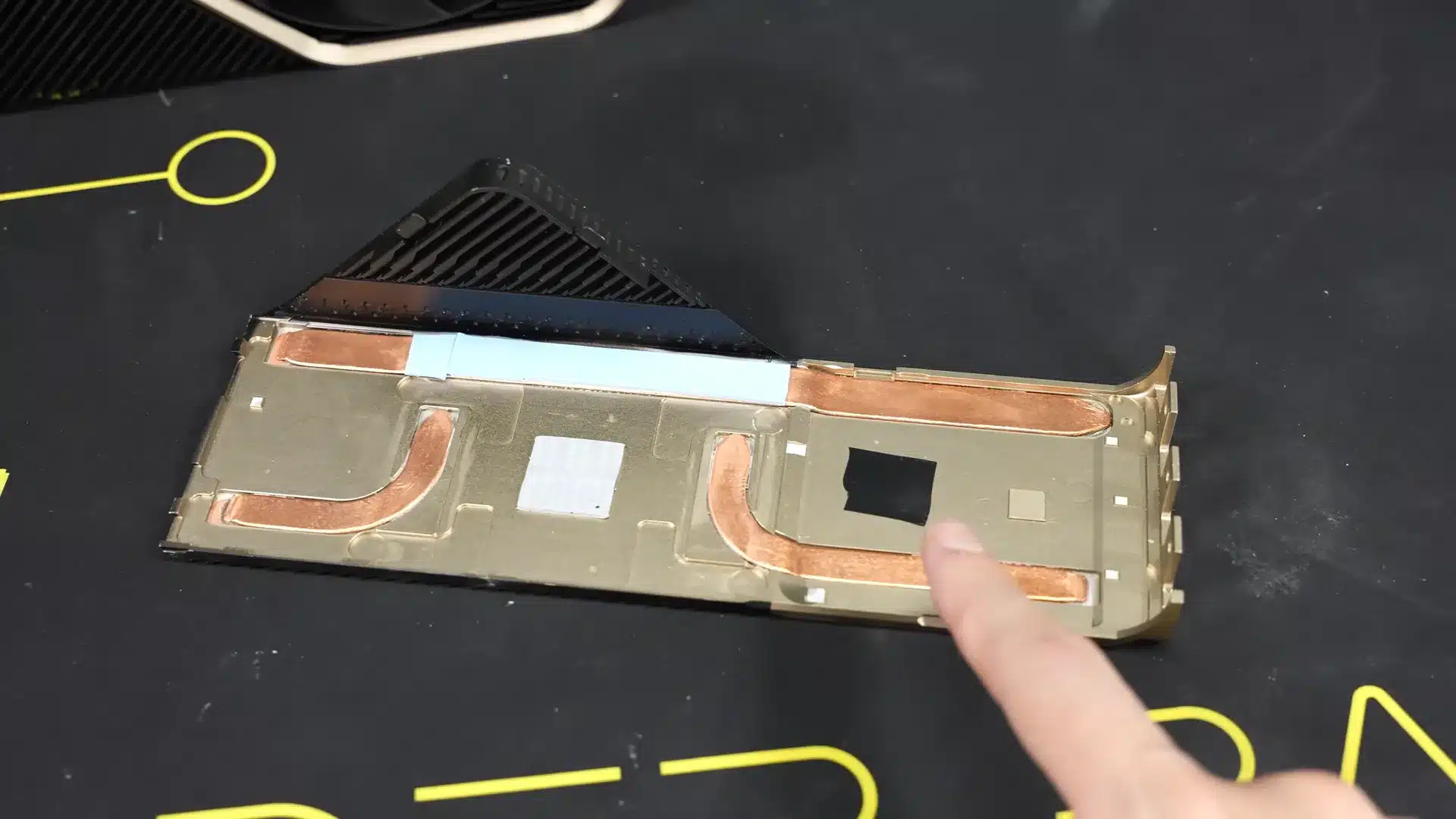

Снятая боковая панель содержит тепловые трубки. Также на ней размещены термопрокладки. Они контактируют с памятью и контроллером VRM на PCB, отводя тепло в основной радиатор.
PCB сбоку и 48 ГБ видеопамяти

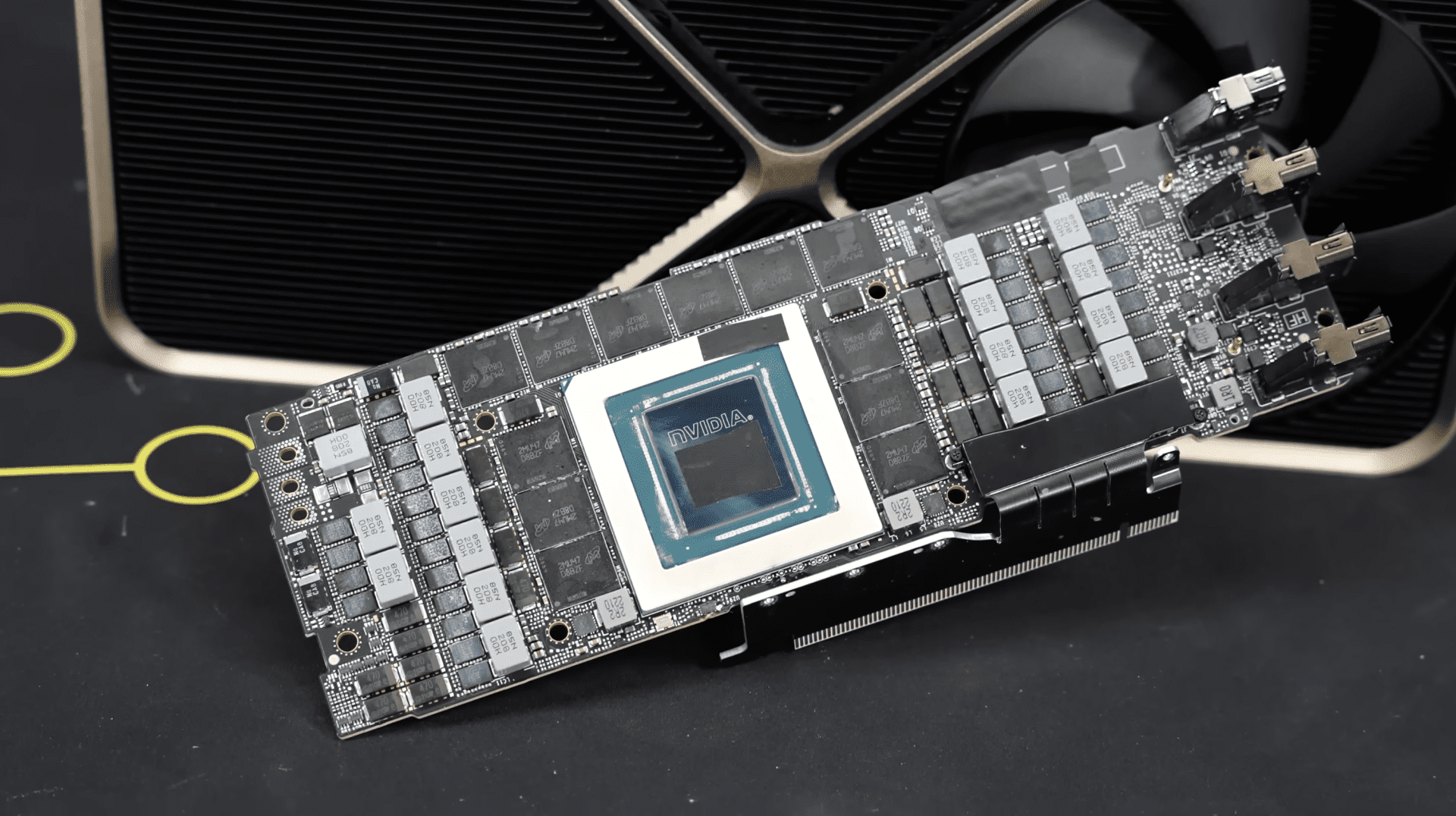

Главный интерес представляет сама печатная плата. Она установлена вдоль боковой грани карты. Аналогичный подход Nvidia уже тестировала в прототипе RTX 4090 Ti.

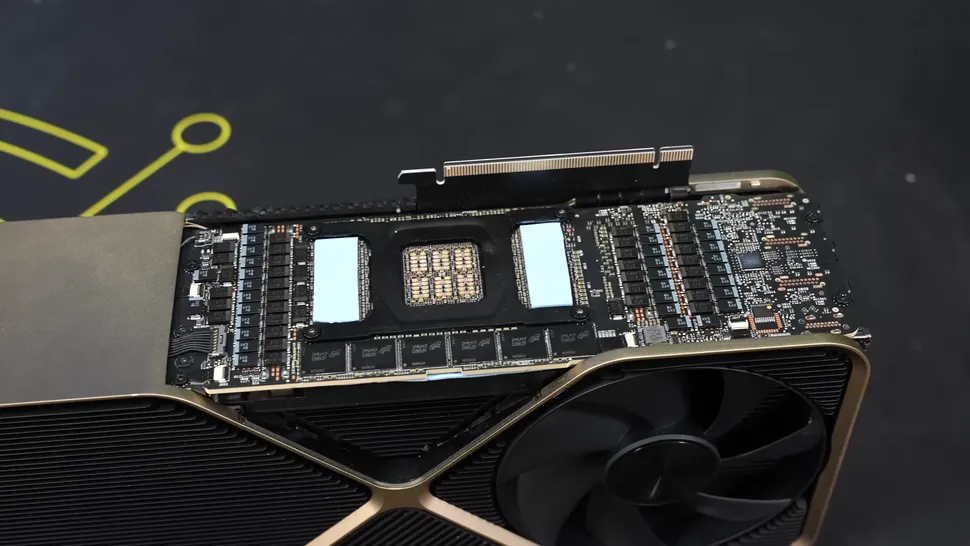

На видимой стороне PCB расположены 12 микросхем GDDR7 по 2 ГБ. Ещё 12 таких же чипов находятся на обратной стороне. В сумме это даёт 48 ГБ видеопамяти — типичный объём для уровня Titan.
Демонтаж центральной рамы
Чтобы полностью извлечь плату, требуется снять центральную раму. Для этого карта переворачивается. Большая серебристая «X» на корпусе разбирается поэтапно.
Под ней скрыты каналы для шлейфов вентиляторов. Эти кабели необходимо аккуратно отключить. Один разъём находится в центре верхней рамки. Второй подключён непосредственно к боковой PCB.
