Даже B650 можно превратить в аналог X670 — и это работает и на Intel
Даже лучшие материнские платы нередко упираются в ограничения по расширению. Особенно остро проблема ощущается в компактных системах. Новый проект решает эту задачу весьма нетривиальным способом.

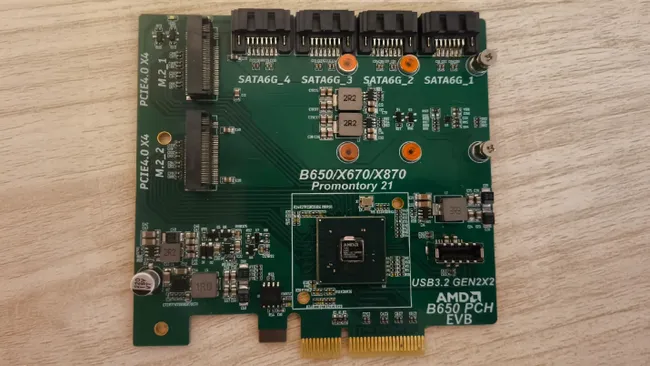

На платформе OSHWHub появился открытый проект AMD B650 Southbridge Expansion Card. Это PCIe-карта расширения, в основе которой лежит полноценный чипсет AMD B650. По сути, она добавляет системе ещё один «южный мост».
Как B650 становится X670
Чтобы понять идею, нужно вспомнить архитектуру чипсетов AMD. Материнские платы X670 используют два чипсета Promontory 21, тогда как более доступные B650 оснащаются только одним.
Добавляя второй чипсет через PCIe-карту, можно получить функциональность уровня X670. Именно так ранее поступила ASRock со своим X670 Xpansion Kit для B650 LiveMixer. В похожем ключе Asus размещала дополнительный чипсет X670 на дочерней M.2-плате в ROG Strix X670E-I Gaming WiFi.
Однако новый проект отличается принципиально. Это не коммерческий продукт, а полностью открытая разработка сообщества.
Совместимость не только с AMD, но и с Intel
AMD B650 Southbridge Expansion Card подключается через PCIe 4.0 x4. И вот здесь начинается самое интересное.
Карта работает не только на платформах AMD, но и на материнских платах Intel, при наличии свободного PCIe 4.0 x4 слота. Фактически, вы получаете дополнительный набор контроллеров независимо от производителя CPU.
Набор интерфейсов впечатляет:
-
4 порта SATA III
-
2 слота PCIe 4.0 x4
-
1 разъём USB 3.2 Gen 2×2
Производительность на уровне полноценных плат
Автор проекта опубликовал результаты тестирования. Они подтверждают, что карта не является «узким местом».
-
PCIe 4.0 SSD:
-
чтение — свыше 6 900 МБ/с
-
запись — более 6 400 МБ/с
-
-
SATA-накопители:
-
стабильные 500+ МБ/с
-
-
USB 3.2 Gen 2×2:
-
чтение — 2000+ МБ/с
-
запись — 1900+ МБ/с
-
Иными словами, все интерфейсы работают на ожидаемом максимуме.
Открытые чертежи и минимальная стоимость
На OSHWHub доступны:
-
схемы платы
-
список компонентов
-
подробная инструкция по сборке
Единственный нюанс — требуется прошивка специального firmware. В открытом доступе её нет, но автор предоставляет файл бесплатно через QQ-группу проекта.
По расчётам разработчика, себестоимость платы составляет около 300 юаней — примерно 43 доллара.
Заказать можно напрямую
Хотя карта не продаётся в готовом виде, OSHWHub интегрирован с производством через JLCPCB. Это означает, что пользователь может просто загрузить файлы проекта и заказать изготовление платы напрямую.
В итоге мы получаем редкий пример того, как энтузиасты буквально расширяют границы платформ, добавляя X670-уровень возможностей туда, где их изначально не было. Для сборщиков NAS, рабочих станций и компактных систем это может стать настоящей находкой.
