Блогерша собрала консоль «всё в одном» с PS5, Xbox Series X и Switch 2 — проект Ningtendo PXBOX 5 питается от общего БП на 250 Вт

Китайская энтузиастка 小宁子 (XNZ) создала уникальную игровую систему, объединив PlayStation 5, Xbox Series X и Nintendo Switch 2 в одном корпусе. Проект получил название Ningtendo PXBOX 5 и сочетает современные технологии с древней техникой литья по выплавляемым моделям.

Главная цель была простой. Играть в эксклюзивы разных платформ без необходимости держать три отдельные консоли.

Вдохновение от Mac Pro и треугольная компоновка

За основу конструкции XNZ взяла Apple Mac Pro в форме «мусорного ведра».
Треугольная форма идеально подошла для размещения трёх систем.

Все консоли были полностью разобраны:

• оставлены только материнские платы;

• штатные блоки питания и системы охлаждения удалены;

• создана единая система питания и охлаждения.

Каждая плата закреплена на своей стороне треугольника.

Один кулер на три консоли

Охлаждение построено по принципу Xbox Series X.
Воздух засасывается снизу и выходит вверх.

XNZ сначала напечатала треугольный радиатор на 3D-принтере, но фрезеровка из металла оказалась слишком дорогой. Тогда в ход пошла традиционная технология.

Литьё по выплавляемым моделям

Для создания радиатора использовалось литьё по выплавляемым моделям — древняя китайская техника.

Процесс выглядит так:

• модель печатается из PLA-пластика;

• покрывается жаростойким составом;

• внутренняя заготовка выжигается;

• в форму заливается расплавленный металл.

Результат — сложный металлический блок без дорогостоящей обработки.
Поверхность грубая, но это не критично.

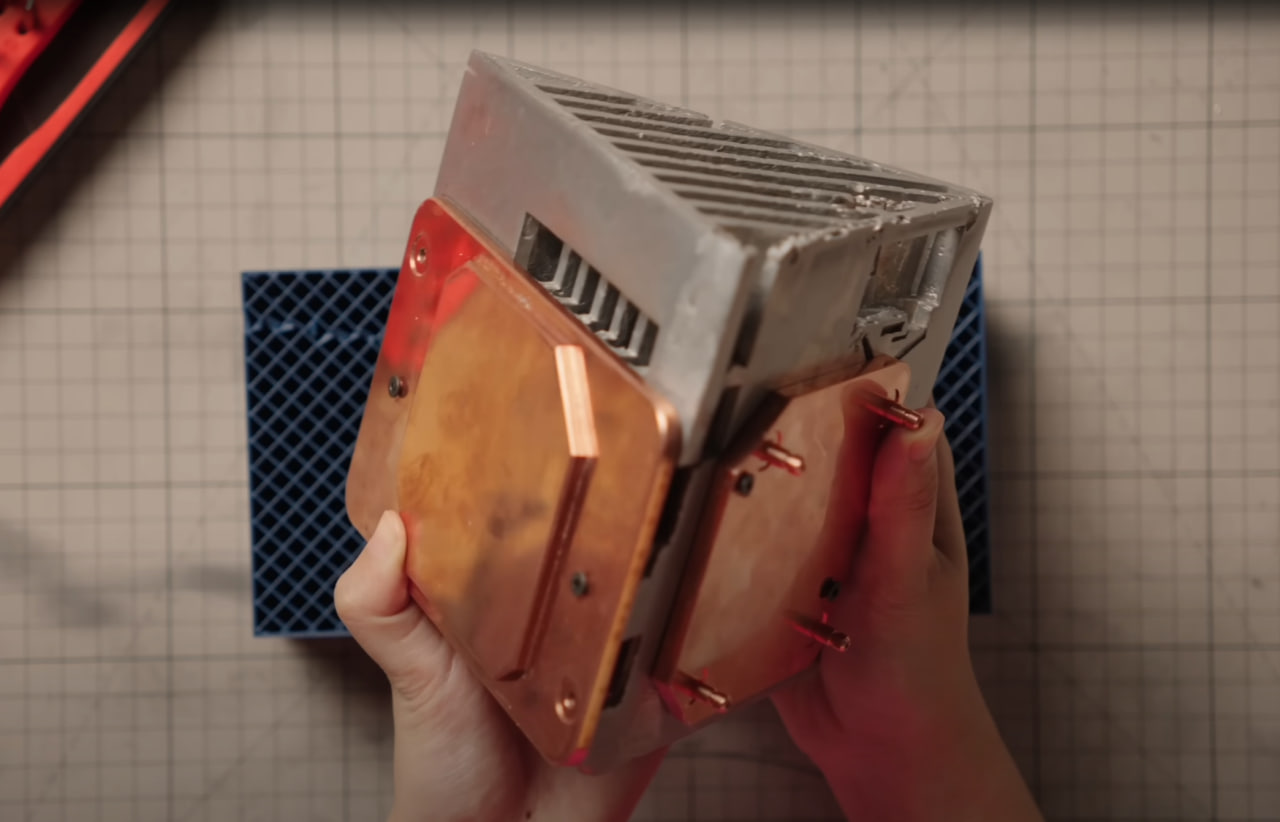

Тепло от чипов передают медные пластины, прикрученные к радиатору.

Температуры в норме

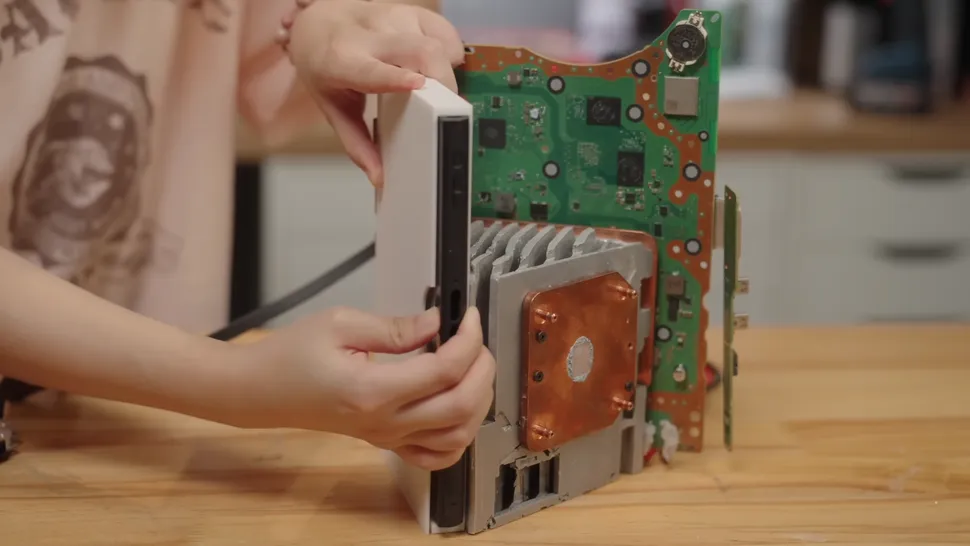

На PS5 была заменена жидкометаллическая термопаста на обычную.
Максимальная температура SoC — 60 °C под нагрузкой.

Третья сторона радиатора отведена под Switch 2.
Он практически не требует активного охлаждения.

Switch 2 со встроенным доком

Для Switch 2 XNZ разобрала док-станцию и поместила её плату в отдельный корпус.
Он получился тонким и оснащён:

• подпружиненным механизмом;

• USB-C коннектором для докинга.

Консоль вставляется и извлекается как в заводском решении.

Один блок питания на всё

XNZ измерила энергопотребление:

• простой PS5 и Xbox — менее 5 Вт;

• пик под нагрузкой — до 225 Вт.

Решение — один GaN-блок питания на 250 Вт.
Он справляется, если активна только одна консоль.

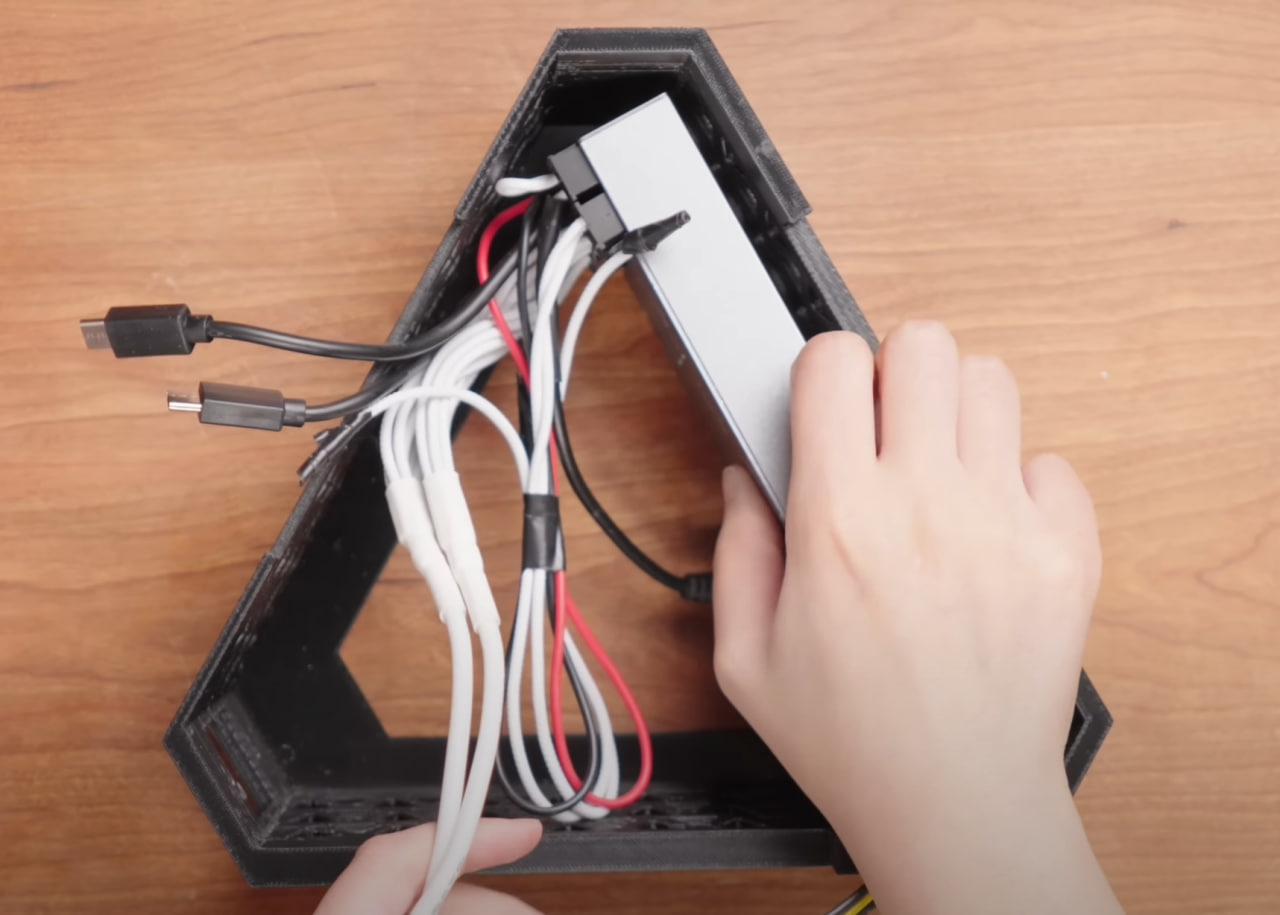

БП размещён в отдельном треугольном кожухе с вентиляцией.

Охлаждение обеспечивает Phanteks T30 120 мм, продувающий систему снизу вверх.

Переключение одной кнопкой

Внутри установлен Arduino-контроллер, отвечающий за:

• питание;

• переключение видеовыхода;

• управление RGB-подсветкой.

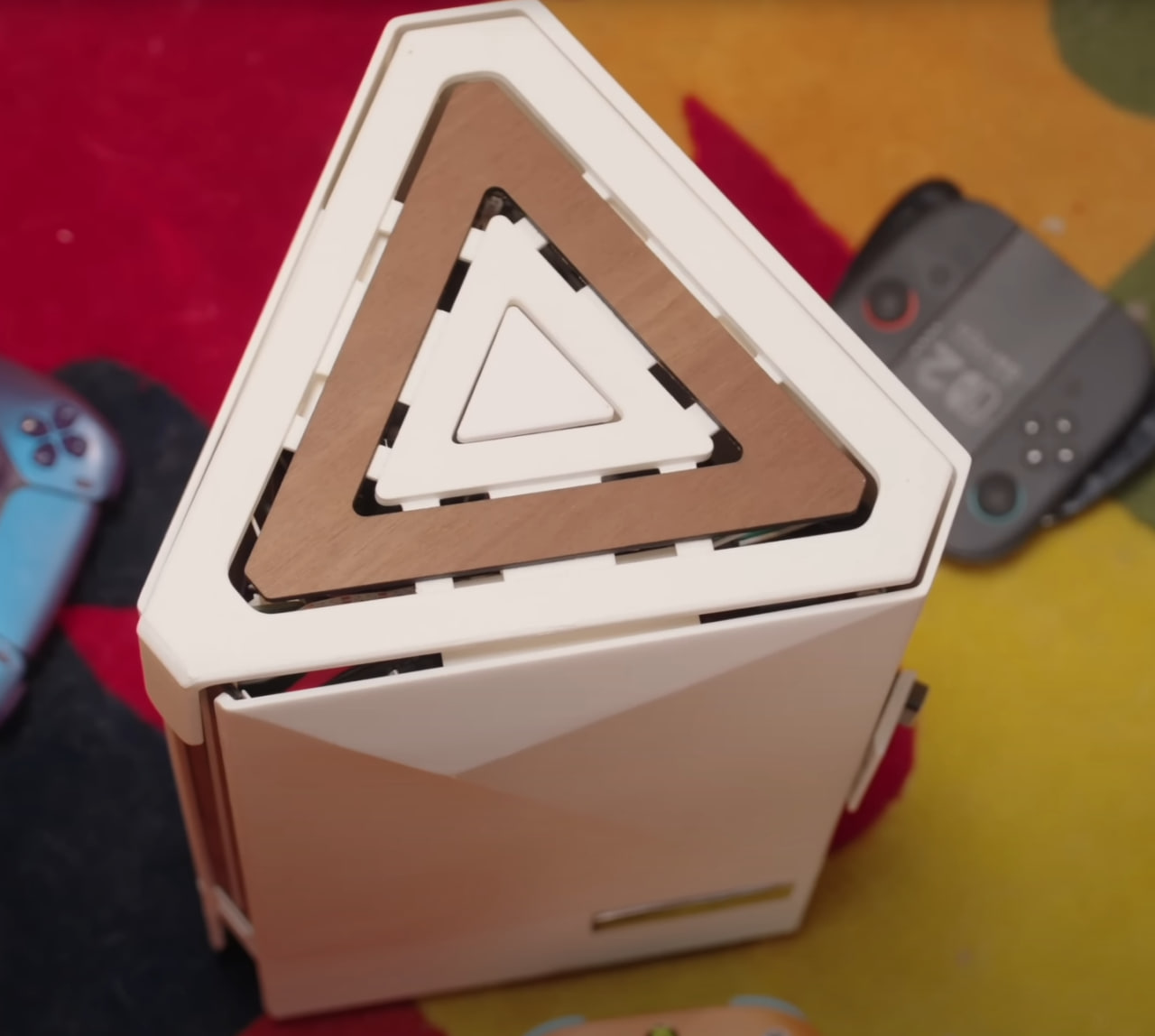

Сверху корпуса расположена большая кнопка.
Нажатие переключает активную платформу.

Переход с Switch 2 на PS5 занимает около трёх секунд.

Ограничения проекта

Есть и компромиссы:

• нельзя запускать две консоли одновременно;

• при нарушении этого условия срабатывает защита БП;

• отсутствуют дисководы у PS5 и Xbox;

• система полностью цифровая.

•

Итог

Ningtendo PXBOX 5 — не просто моддинг ради моддинга.
Это инженерно выверенный проект с продуманной компоновкой.

Устройство выглядит как серийный продукт, а не гаражная сборка.
И это редкий случай, когда древняя металлургия помогает современным консолям уживаться в одном корпусе.
