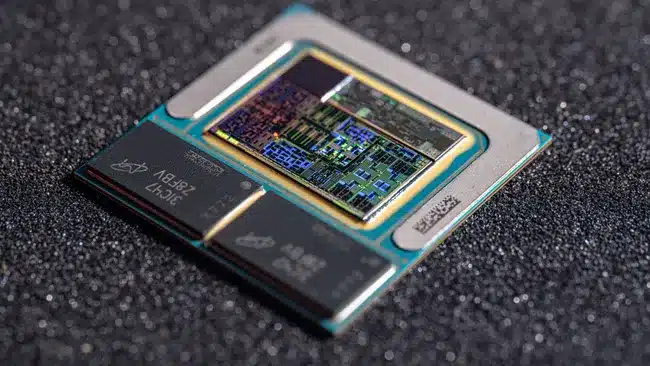

Энтузиаст Fritzchens Fritz опубликовал высокодетализированные макросъёмки кристалла Intel Lunar Lake — первой x86-SoC компании, успешно совместившей «мобильную» энергоэффективность ARM-чипов с производительностью настольных процессоров.
Ключевые блоки кристалла Lunar Lake
-
Compute Tile (TSMC N3B)
-
4 Performance-ядра Lion Cove (2,5 МБ L2 на ядро)
-
Кластер из 4 Efficiency-ядер Skymont на «низкоэнергетическом острове» с общим L2 4 МБ
-
12 МБ общего L3-кеша для P-ядер
-
NPU с 6 нейрокомпьютерными блоками (≈48 TOPS)
-
Встроенный GPU Battlemage (до 8 ядер Xe2-LPG) и мультимедийный движок
-
-
Системный кеш SLC 8 МБ
Служит общей «буферной зоной» между CPU, iGPU, NPU и видео-блоком. -
Память LPDDR5x-8533 (16/32 ГБ)
Распаяна прямо над Compute Tile для минимизации задержек. -
Platform Controller Tile (TSMC N6)
Отвечает за I/O: USB, Thunderbolt, PCIe 4.0/5.0, Wi-Fi, Bluetooth. -
Active Interposer 22FFL и 3D-упаковка Foveros
Все «плитки» соединены на единой подложке, снижая задержки межблочных соединений.
Что важно
-
Intel впервые уплотнила CPU, GPU и NPU на одном кристалле, сократив энергопотребление и задержки.
-
Два кристалла (Compute и I/O) размещены на одном интерпозере, что приближает x86-SoC к уровню интеграции ARM.
-
Проект считается «экспериментальным»: экс-CEO Intel Пэт Гелсингер называл Lunar Lake «уникальной», и в утёкших дорожных картах прямого преемника нет.
-
Ноутбуки на базе Lunar Lake уже демонстрируют достойные характеристики, хотя остаются в высоком ценовом сегменте.
Эти снимки дают редкую возможность ощутить масштаб инженерных решений Intel, хотя без официальных схем точная расстановка блоков остаётся лишь приблизительной.
