Сборка и установка

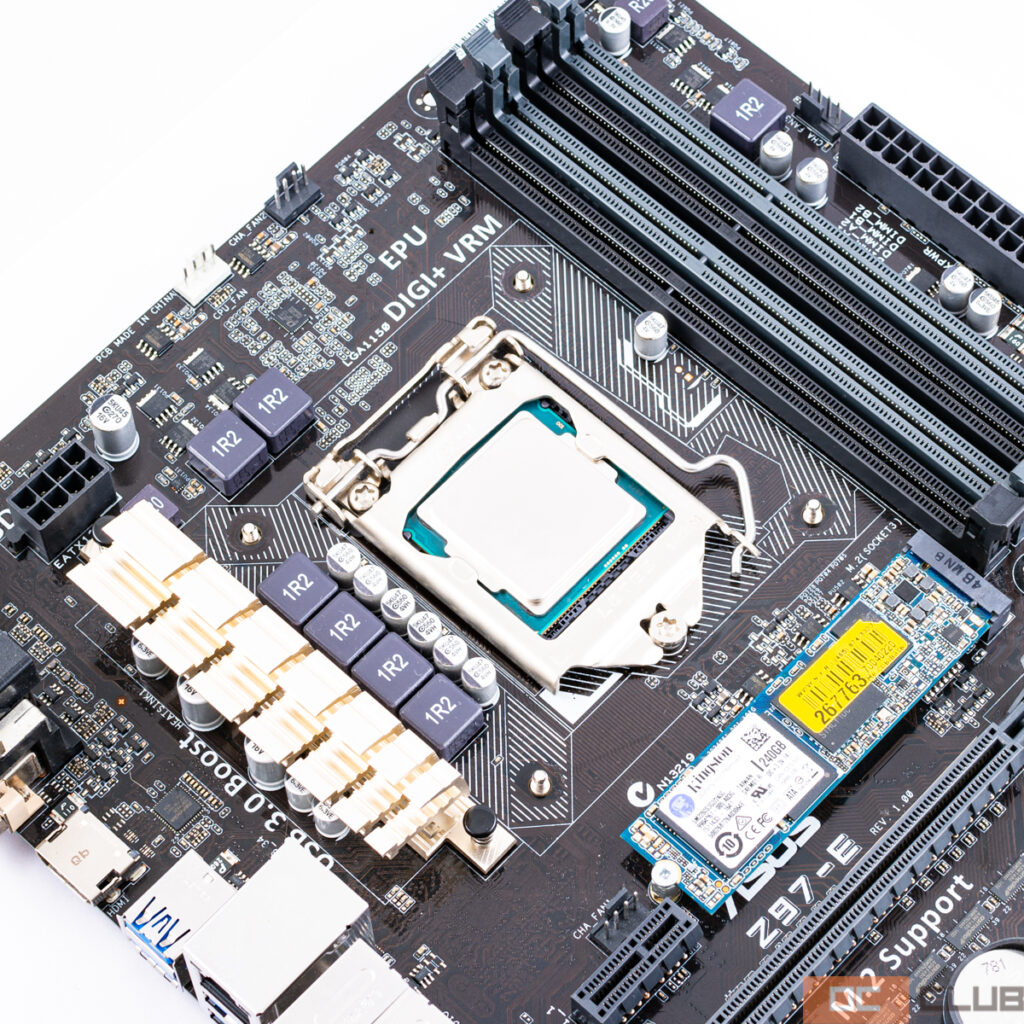

Процесс монтажа кулера рассмотрим на примере материнской платы ASUS Z97-E. Прилагаемый комплект креплений полностью идентичен комплекту от процессорного кулера Ocypus Iota A40

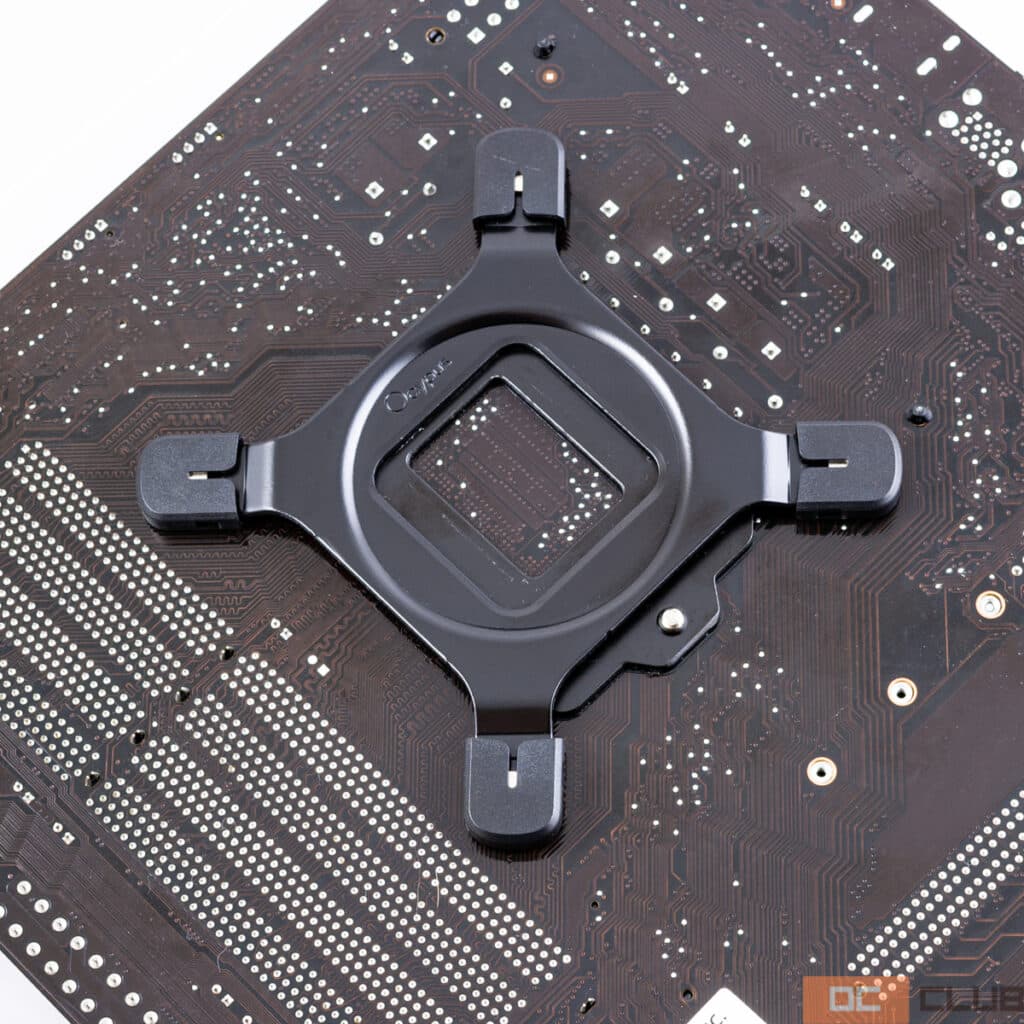

Установка начинается с крепления универсальной обратной пластины, подходящей для конкретного сокета.
Далее необходимо установить крепежные пластины.

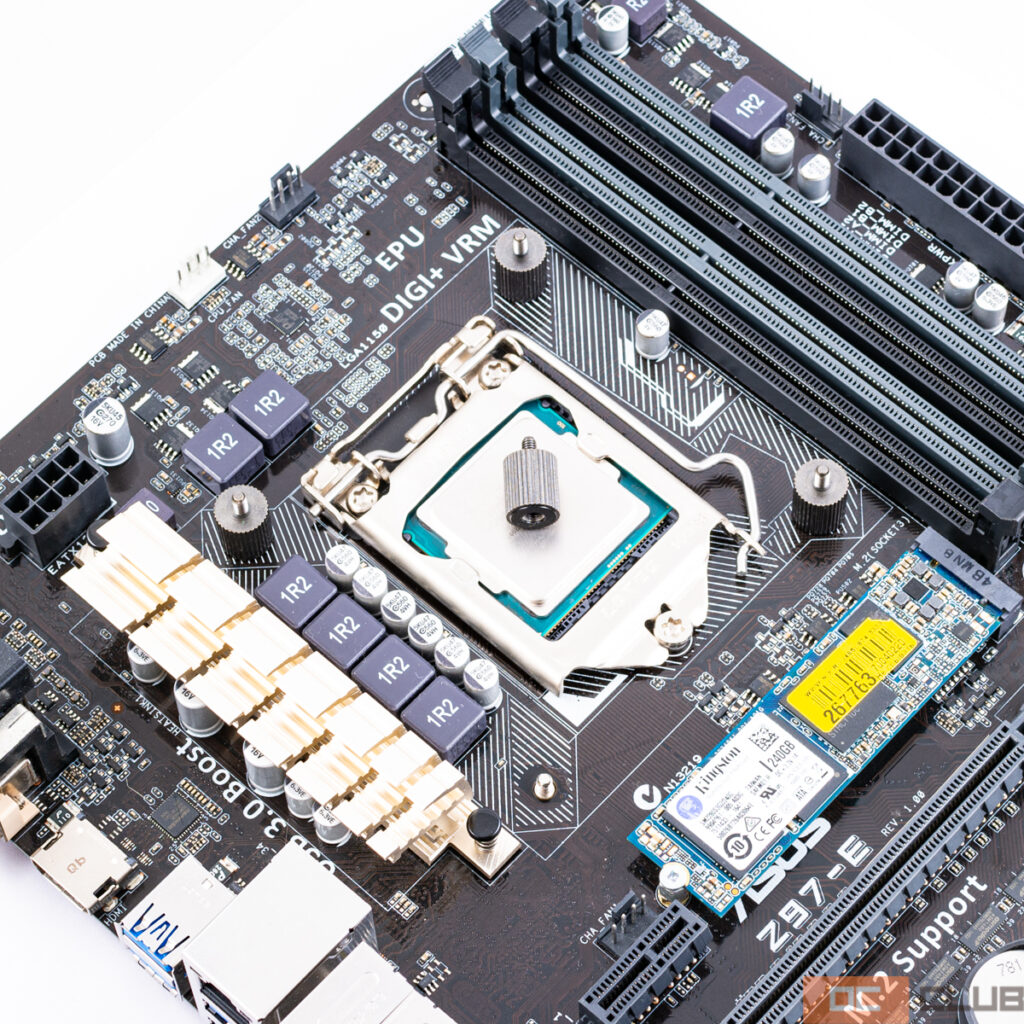

Для этого на резьбу обратной пластины накручиваются стойки. Со стороны материнской платы стойки имеют диэлектрические прокладки.

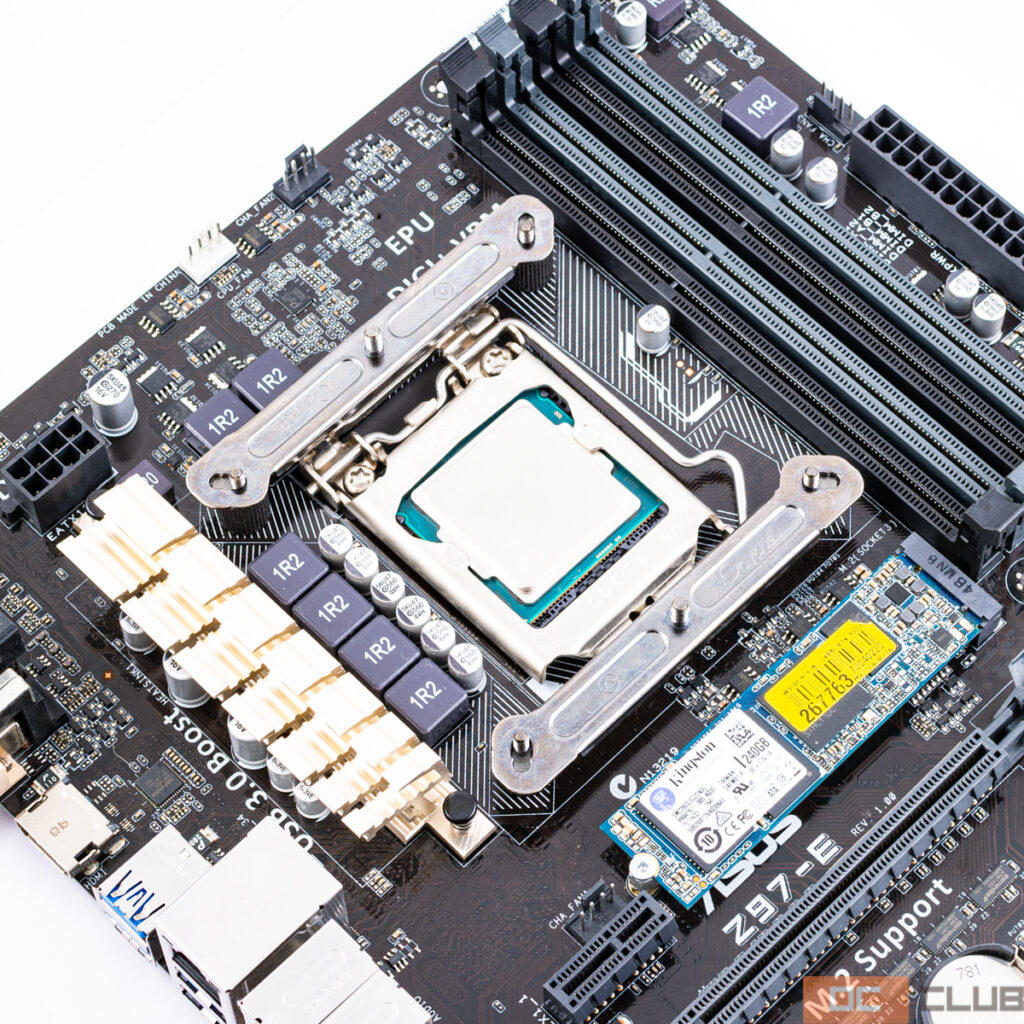

Поверх стоек накладываются крепежные пластины.

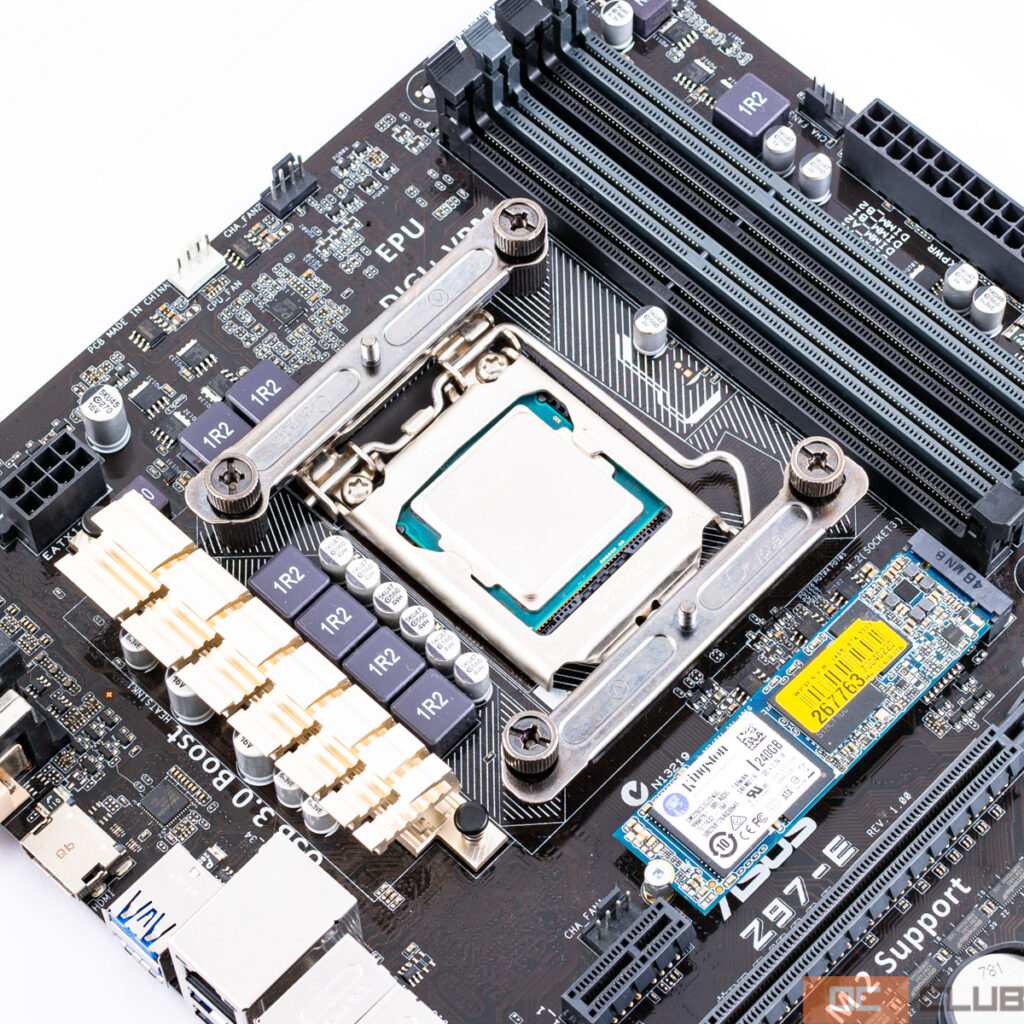

Пластины закрепляются гайками, при помощи отвертки.

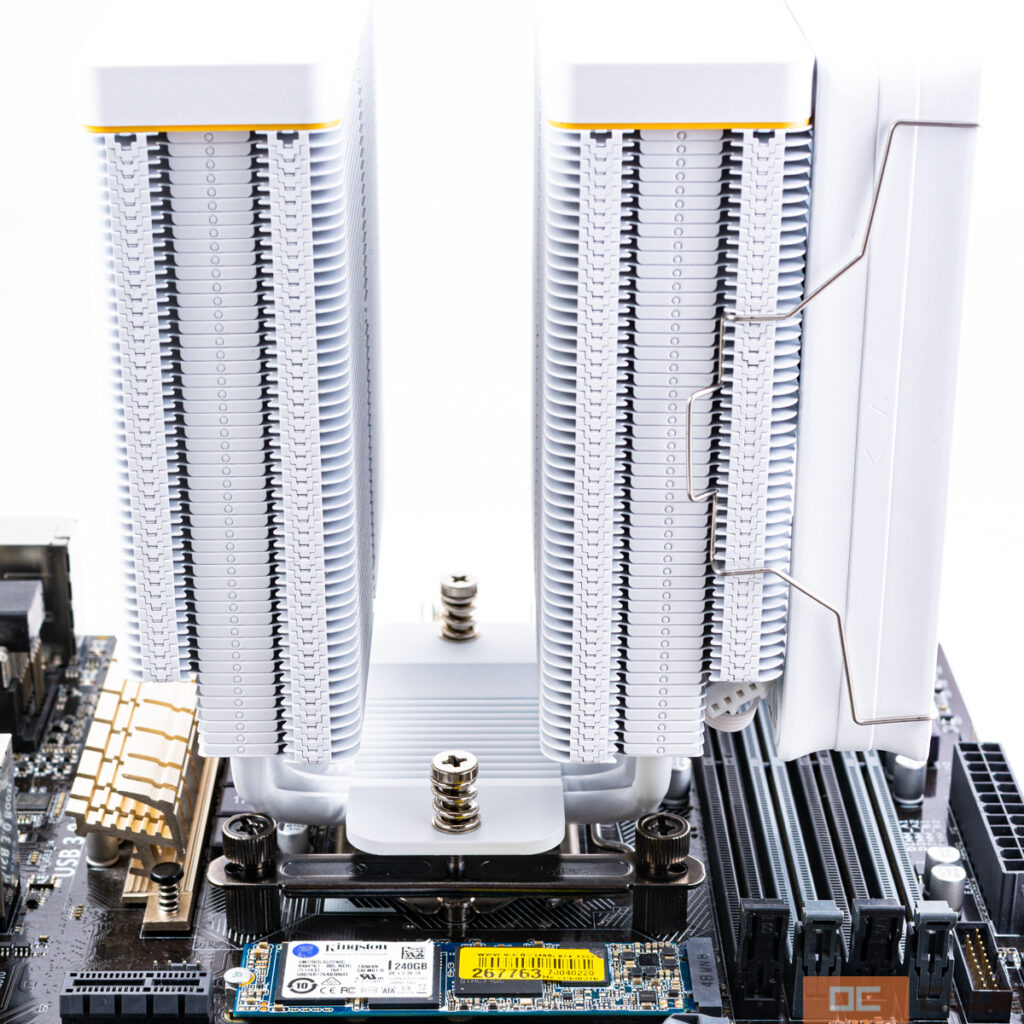

Радиатор устанавливается после нанесения тонкого слоя фирменной термопасты Ocypus на термораспределительную крышку процессора. Монтаж осуществляется двумя подпружиненными винтами через предустановленную прижимную планку. Для фиксации требуется длинная крестовая отвертка.
Чтобы установить радиатор необходимо снять вентилятор, находящийся между секциями, чтобы получить доступ к винтам прижимной пластины. Для установки модулей памяти необходимо либо снять наружный вентилятор, либо установить модули заранее.

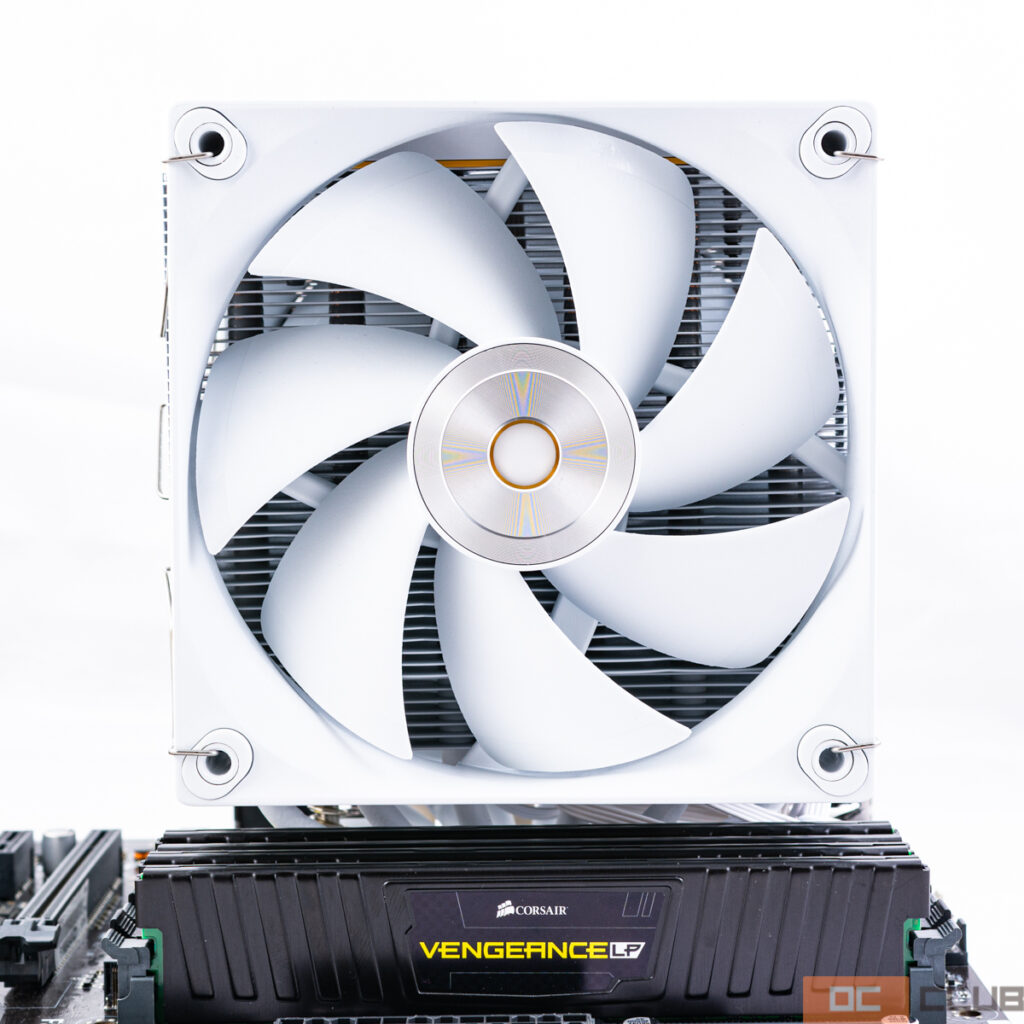

Производитель изначально устанавливает вентилятор на радиатор таким образом, что его верхняя часть находится на одном уровне в с пластиковой накладкой. Однако, при этом часть воздушного потока упирается в накладку и снижает эффективность охлаждения.

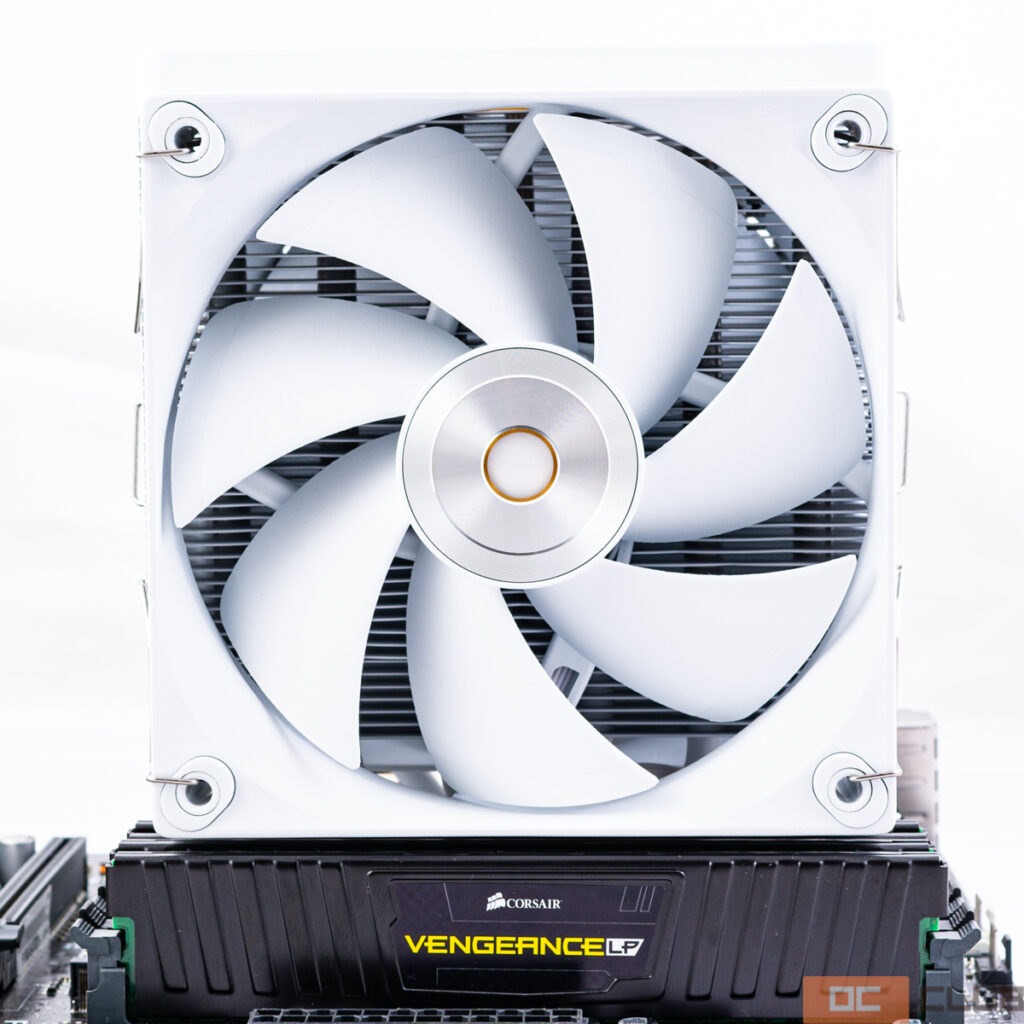

Если сместить вентилятор ниже, то весь воздушный поток будет проходить через рабочую поверхность радиатора. Это должно положительным образом сказаться на эффектности охлаждения процессора. Как можно судить по фото, при этом смещенный вентилятор совершенно не мешает модулям памяти.

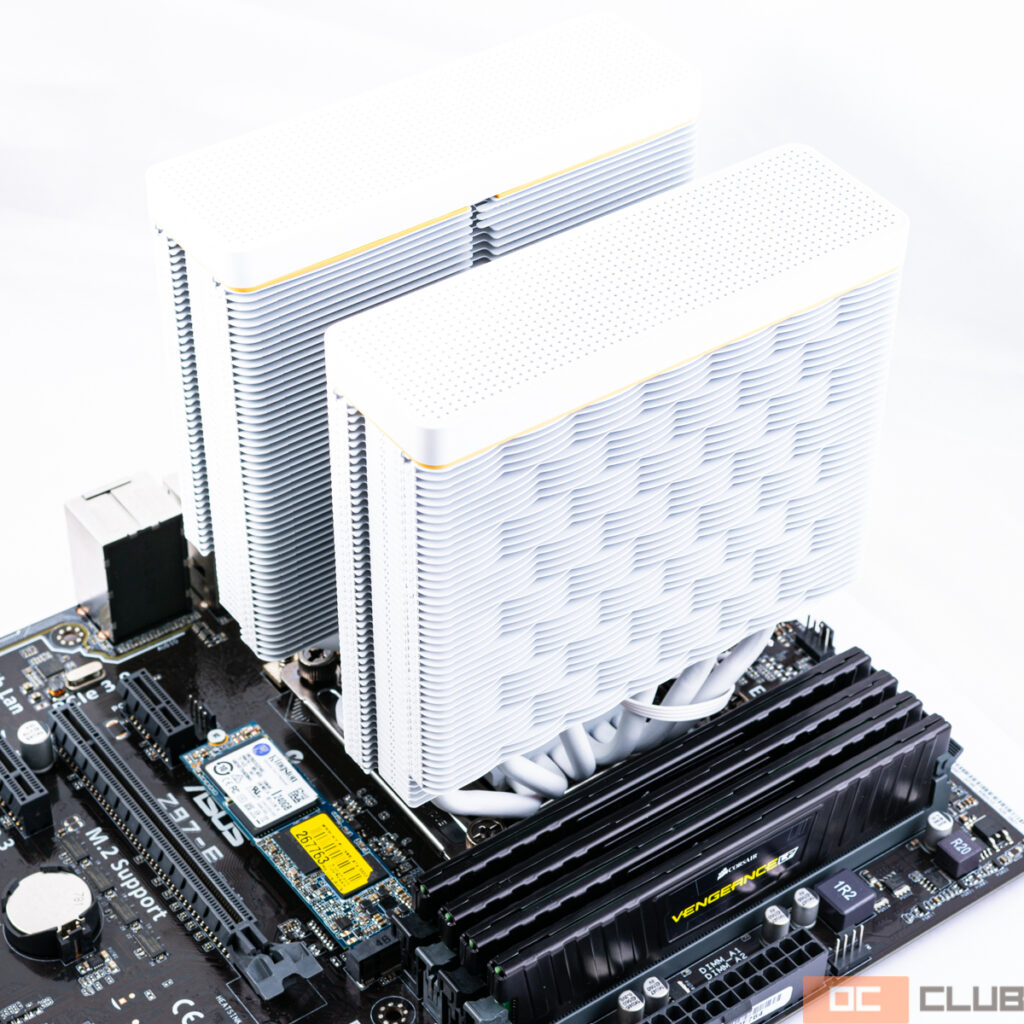

Финальная фотография сборки кулера показывает, что его конструкция не препятствует монтажу компонентов: видеокарты и M.2 накопителей. При этом, доступна возможность использования модулей памяти только с низкопрофильными радиаторами.
